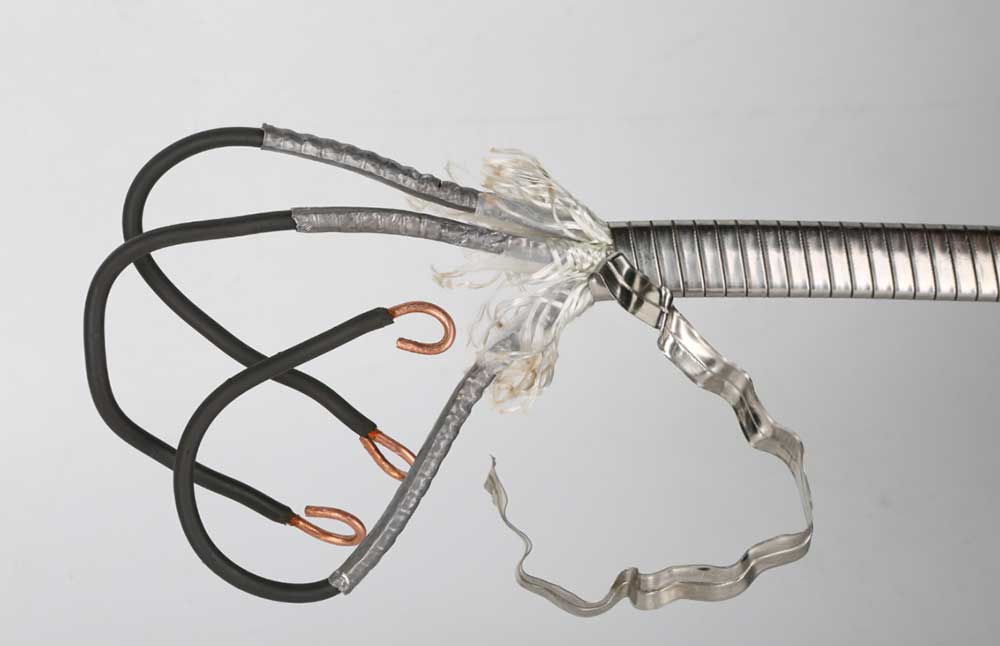

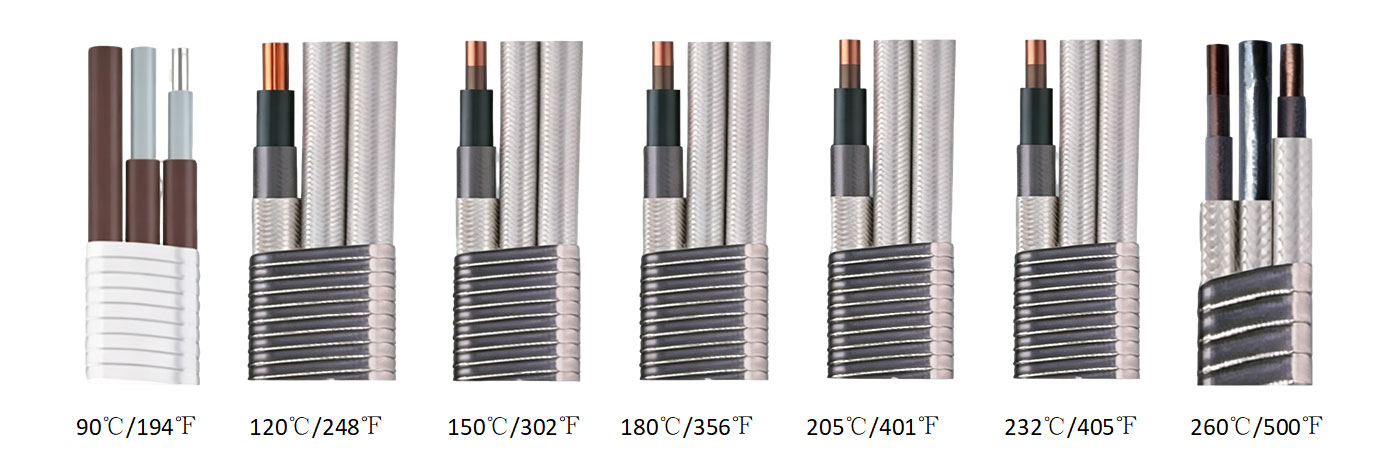

EsseCabo de alimentaçãoé um cabo correspondente dedicado para ESPs, com uma extremidade conectada ao cabo condutor e a outra extremidade à caixa de junção de superfície, fornecendo suporte confiável de transmissão de energia para o equipamento. Classificado pelo formato da seção transversal do condutor, o cabo está disponível em dois tipos estruturais: circular e plano. Sua estrutura de dentro para fora está na seguinte ordem: condutor de cobre redondo sólido (ou trançado), camada de isolamento, camada de bainha, camada trançada (camada de bainha externa, camada de enchimento) e camada protetora de blindagem de fita de aço.
Padrão Internacional: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Padrão Nacional:GB/T 16750
Padrão da indústria: API RP 11S1, API RP 11S5, API RP 11S6
Padrão Empresarial: AT-ST-008
●Alta corrente de carga
●Resistência a altas temperaturas
●Instalação fácil e confiável
●Resistência à corrosão
| Série AWG | Área da seção transversal （mm2） | Contagem de Núcleos | Número de fios/Diâmetro nominal do fio único（mm） | Classe de Tensão Nominal (kV) | Temperatura operacional（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

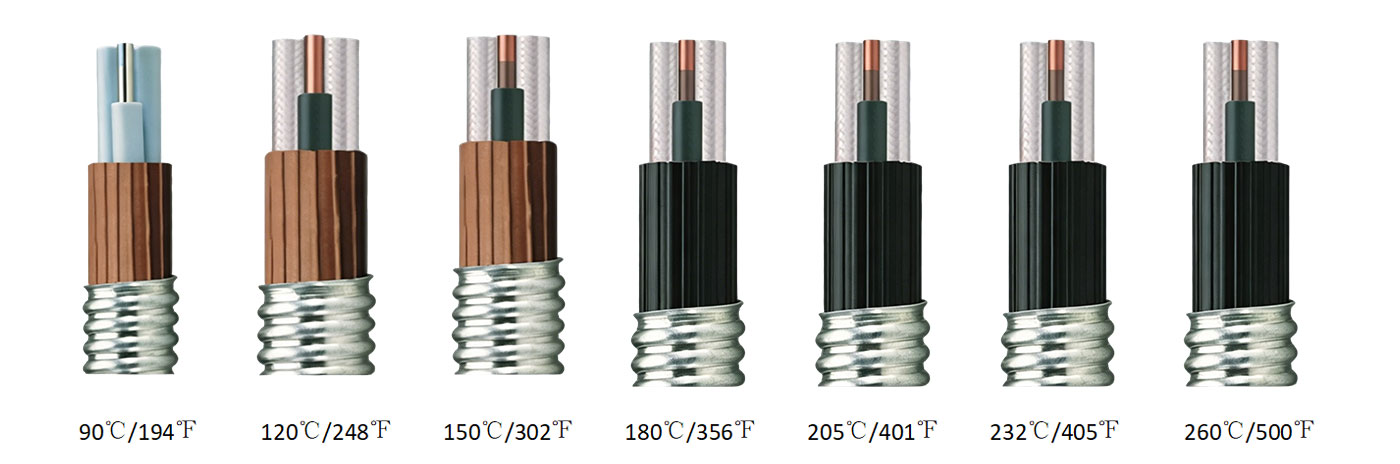

Cabo redondo
| Código | Explicação | Abreviações | Código | Explicação | Abreviações |
| Material da camada de isolamento | Material da camada de blindagem | ||||
| P | Polipropileno (incluindo polipropileno modificado) | PP(MPP) | - | Fita de aço galvanizado | ICMS |
| E | Borracha de etileno propileno | EPDM | M | Fita Monel | MA |
| YJ | Polietileno reticulado | XLPE | X | Fita de aço inoxidável | SS316 |
| VÓS | Filme composto de poliimida-F46 + isolamento combinado de borracha de etileno propileno | PI-FEP/EPDM | |||
| YF | Filme composto de poliimida-F46 + isolamento combinado de borracha de perfluoroetileno propileno | PI-FEP | |||
| Material da camada de bainha | Camada de trança (camada de preenchimento) | ||||
| Q | Liga de chumbo | Liga Pb | Politetrafluoretileno | PTFE | |
| E | Borracha de etileno propileno | EPDM | |||
| H | Polietileno Clorossulfonado | CSM | Fita de fibra de aramida | À RÉ | |
| F | Perfluoroetileno Propileno | FEP | Fita de fibra de nylon | NFT | |
| N | Borracha nitrílica | NBR | Polipropileno (camada de almofada resistente a óleo) | PP | |
| Série AWG | Dimensão Máxima | |||||
| Cabo plano (mm×mm) | Cabo Esférico (mm2) | Cabo MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13x34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16x40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19x49 | 19x51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Um cabo de bomba submersível dedicado foi projetado para fornecer transmissão de energia confiável em ambientes subaquáticos. Comparado com cabos elétricos padrão, apresenta isolamento à prova d'água aprimorado, construção flexível e resistência à umidade, permitindo operação estável em poços profundos, sistemas de esgoto e outras aplicações submersas.
A2: Os cabos planos são preferidos em muitas aplicações submersíveis porque sua estrutura compacta requer menos espaço de instalação e é mais fácil de encaixar em poços estreitos ou áreas confinadas. O design flexível também ajuda a reduzir tensões de torção, flexão e danos mecânicos durante a instalação e manutenção da bomba.
A3: O cabo utiliza materiais de isolamento de alta qualidade e uma bainha externa protetora para evitar a penetração de água, envelhecimento e danos ambientais. Antes da entrega, cada cabo é testado quanto ao desempenho de isolamento, resistência à água e durabilidade mecânica para garantir uma operação segura em condições subaquáticas exigentes.
A4: Sim. BOMBA AOTE TIANJIN CO., LTD. oferece opções de personalização, incluindo comprimento do cabo, número do núcleo, especificações do condutor e materiais do revestimento externo. A configuração do cabo pode ser combinada com diferentes classificações de potência da bomba, profundidades de instalação e ambientes operacionais.
A5: A seleção do cabo deve considerar vários fatores, incluindo potência da bomba, tensão nominal, profundidade de instalação, temperatura operacional, qualidade da água e requisitos mecânicos. A escolha do tamanho correto do condutor e da estrutura de proteção ajuda a garantir uma transmissão de energia eficiente e prolonga a vida útil.
BOMBA AOTE TIANJIN CO., LTD. é especializada em soluções de bombas submersíveis e produtos de cabos relacionados. Com experiência prática em aplicações de bombeamento subaquático, entendemos os requisitos de diferentes sistemas de bombeamento e fornecemos configurações de cabos adequadas para diversas condições de trabalho.
Selecionamos materiais condutores de alta qualidade e sistemas de isolamento à prova d'água para garantir desempenho elétrico estável e durabilidade mecânica. Cada cabo passa por rigorosos procedimentos de inspeção, incluindo testes de isolamento, testes de resistência à água e verificações de aparência antes do envio.
Nossos cabos são desenvolvidos para ambientes exigentes onde flexibilidade, desempenho à prova d'água e durabilidade são essenciais. A estrutura otimizada ajuda a reduzir a frequência de manutenção e proporciona desempenho confiável para projetos de engenharia e aplicações comerciais.
Fornecemos modelos de cabos de alimentação padrão, bem como soluções personalizadas com base nos requisitos do projeto. Desde a seleção do produto até o suporte à instalação, nossa equipe técnica ajuda os clientes a escolher as especificações de cabos adequadas e a melhorar a confiabilidade do sistema.
