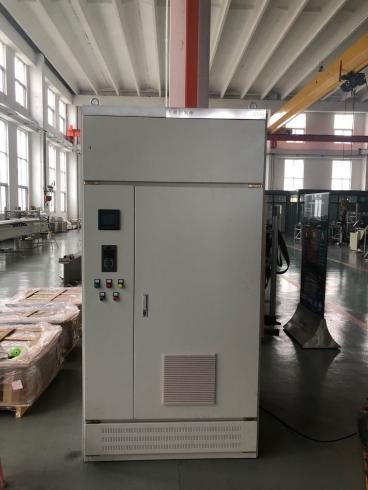

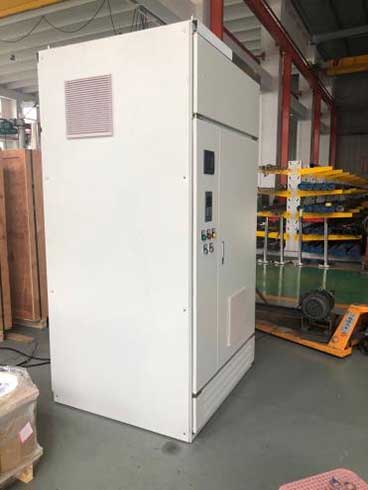

OGabinete de controle elétricoé um dispositivo dedicado que controla a partida e a parada da unidade de bomba elétrica submersível (ESP), monitora e registra seu status operacional e executa automaticamente a proteção contra desligamento quando ocorrem condições anormais durante a operação. Atualmente, quatro tipos de gabinetes de controle são comumente usados: gabinetes de controle de frequência de potência, gabinetes de controle de partida suave, gabinetes de controle de frequência variável de baixa tensão e gabinetes de controle de frequência variável de média tensão.
Padrão Internacional: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Padrão Nacional: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Padrão da indústria: API RP 11S1, API 14F
Padrão Empresarial: AT-ST-013
Proteção de tensão de fonte de alimentação
Proteção de Corrente Trifásica
Proteção contra sobrecarga
Proteção contra subcarga
Proteção contra subtensão
Início atrasado
Desligamento atrasado
Gravação Atual
| Modelo e especificação | Corrente nominal (A) | Tensão nominal （V） | A (Largura) × B (Profundidade) × H (Altura) |
| Classe 1,2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| Classe 2,5kV | 50,80,100,120,150 | 2500 | 600×630×1700 |
| Classe 3kV | 50,80,100,120,150 | 3000 | 600×630×1700 |
| Classe 3,6kV | 50,80,100,120,150 | 3600 | 600×630×1700 |
| Modelo e especificação | Corrente nominal (A) | Tensão nominal （V） | A (Largura) × B (Profundidade) × H (Altura) |
| Classe 1,2kV | 50,80,100,120,150 | 1140 | 460×520×1500 |
| Classe 2,3kV | 50,80,100,120,150 | 2300 | 600×630×1700 |
● Altitude:≤2.000 m
● Temperatura ambiente: -30°C/-22°F — +50°C/122°F
● Umidade relativa:≤85%
●Livre de substâncias inflamáveis e explosivas, gases corrosivos ao isolamento e poeira condutiva
●Instalado em locais livres de vibrações severas, com inclinação vertical ≤ 5°
| Não. | Nome do parâmetro | Dados |
| 1 | Tensão de entrada nominal | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, trifásico |
| 2 | Frequência de entrada nominal | 50Hz±10% |
| 3 | Frequência de saída | 0 - 120 Hz, ajustável |
| 4 | Resolução de frequência de saída | 0,01Hz |
| 5 | Controlar a tensão da fonte de alimentação | AC220V |
| 6 | Potência de saída nominal | 110 kW–630 kW |
| 7 | Corrente de saída nominal | 215A-1188A |
| 8 | Faixa de tensão de saída | 0 - Tensão de entrada |
| 9 | Tipo de retificador | 6 - retificador de diodo de pulso |
| 10 | Tipo de transistor inversor | IGBT |
| 11 | Interface de comunicação externa | RS485、RS232 |
| 12 | Modelo de comunicação externa | Cabo |
| 13 | Função de proteção | Sobrecarga, subcarga, curto-circuito, perda de fase, sobretemperatura |
| 14 | Método de resfriamento | Resfriamento por ar forçado |
| 15 | Fator de potência de entrada | 0.98 |
| 16 | Eficiência | >98% |
| 17 | Filtro de saída | Onda senoidal |
| 18 | Ciclo de trabalho nominal | Contínuo |
| 19 | Grau IP/Grau de Proteção | IP23 |
| 20 | Capacidade de sobrecarga | Torque nominal de 150%, duração 60 s |
| 21 | Temperatura ambiente operacional | -15°C ~ 50°C 5ºF ~ 122ºF |
| 22 | Temperatura de armazenamento/transporte | -40°C ~ 55°C -40°F ~ 131°F |
| 23 | Umidade Ambiente | ≤95% (a +20 ℃), sem condensação |
| 24 | Altitude de instalação | ≤1000m, desclassificação necessária se excedido |
| 25 | Componente harmônico lateral de entrada | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Conteúdo Harmônico do Lado de Entrada | <5% |
| 27 | Modo de controle | V/F multiponto, vetor V/F |
| 28 | Modo de fiação de entrada e saída | De cima para dentro e de cima para fora, de baixo para dentro e de baixo para fora |
| Não. | Nome do parâmetro | Dados |
| 1 | Tensão de entrada nominal | 380 V – 690 V ±10%, trifásico |
| 2 | Frequência de entrada nominal | 50Hz±10% |
| 3 | Frequência de saída | 0 - 120 Hz, ajustável |
| 4 | Resolução de frequência de saída | 0,01Hz |
| 5 | Controlar a tensão da fonte de alimentação | CA 220V |
| 6 | Potência de saída nominal | 110 kW–900 kW |
| 7 | Corrente de saída nominal | 202A-1535A |
| 8 | Faixa de tensão de saída | 0 - Tensão de entrada |
| 9 | Tipo de retificador | IGBT |
| 10 | Tipo de transistor inversor | IGBT |
| 11 | Interface de comunicação externa | RS485、RS232 |
| 12 | Modo de comunicação externa | Fibra Óptica |
| 13 | Função de proteção | Sobrecarga, Subcarga, Curto-circuito, Perda de fase, Sobretemperatura |
| 14 | Método de resfriamento | Resfriamento por ar forçado |
| 15 | Fator de potência de entrada | 0.98 |
| 16 | Eficiência | >98% |
| 17 | Filtro de saída | Onda senoidal |
| 18 | Ciclo de trabalho nominal | Contínuo |
| 19 | Grau IP/Grau de Proteção | IP23 |
| 20 | Capacidade de sobrecarga | Torque nominal de 150%, duração 60 s |
| 21 | Temperatura ambiente operacional | -15°C ~ 50°C 5ºF ~ 122ºF |
| 22 | Temperatura de armazenamento/transporte | -40°C ~ 55°C -40°F ~ 131°F |
| 23 | Umidade Ambiente | ≤95% (a +20 ℃), sem condensação |
| 24 | Altitude de instalação | ≤1000m; desclassificação necessária se excedida |
| 25 | Componente harmônico lateral de entrada | 4% |
| 26 | Conteúdo Harmônico do Lado de Entrada | <5% |
| 27 | Modo de controle | V/F multiponto, vetor V/F |
| 28 | Modo de fiação de entrada e saída | De cima para dentro e de cima para fora, de baixo para dentro e de baixo para fora |
| Não. | Nome do parâmetro | Dados |
| 1 | Tensão de entrada nominal | 0,6 KV -2,6 KV±10% |
| 2 | Frequência de entrada nominal | 50 Hz ± 10% |
| 3 | Frequência de saída | 0 - 120 Hz, ajustável |
| 4 | Resolução de frequência de saída | 0,01Hz |
| 5 | Controlar a tensão da fonte de alimentação | CA 220 V |
| 6 | Capacidade nominal | 45kVA–300kVA |
| 7 | Método de resfriamento | Resfriamento por ar forçado |
| 8 | Fator de potência de entrada | Acima de 0,98 com carga >20% |
| 9 | Ciclo de trabalho nominal | Contínuo |
| 10 | Grau IP/Grau de Proteção | IP20 |
| 11 | Capacidade de sobrecarga | 120% por 1 hora, 150% por 1 minuto |
| 12 | Temperatura ambiente operacional | -15°C ~ 50°C 5ºF ~ 122ºF |
| 13 | Temperatura de armazenamento/transporte | -40°C ~ 55°C -40°F ~ 131°F |
| 14 | Umidade Ambiente | ≤90% (a +20 ℃), sem condensação |
| 15 | Altitude de instalação | ≤1000m; desclassificação necessária se excedida |
●A altitude não deverá exceder 1000 m; a desclassificação é necessária se a altitude exceder 1000 m.
●Temperatura ambiente de operação: -5 ℃ a +40 ℃, temperatura média diária não superior a +35 ℃, variação da temperatura ambiente não superior a 5 ℃/h. Se a temperatura ambiente exceder a faixa permitida, deverá ser equipado equipamento de ar condicionado apropriado.
●Umidade relativa máxima do ar ambiente: ≤ 90% (a 20 ℃); ≤ 50% a +40 ℃.
●A fundação da instalação deve estar livre de vibrações e choques severos, com inclinação vertical não superior a 5%.
●O ambiente operacional deve estar livre de poeira condutora ou explosiva e livre de gases ou vapores que corroam metais ou danifiquem o isolamento.
●A flutuação contínua da tensão da fonte de alimentação de entrada CA não deve exceder ±10% do valor nominal.
●Faixa de flutuação de frequência da rede elétrica CA: 45 Hz–55 Hz, com taxa de variação de frequência não superior a ±1% por segundo.
●Para uso interno somente com boa ventilação; as folgas acima e ao redor do dispositivo devem ser ≥ 700 mm.
●Equipado com proteções incluindo sobretensão, subtensão, sobrecorrente, perda de fase e curto-circuito.
●Equipado com display LED para mostrar corrente de saída, tensão, frequência, etc.
●Os parâmetros do sistema podem ser definidos através do teclado.
●Pode operar tanto no modo de frequência variável quanto no modo de frequência de energia.
●Em operação de frequência variável, o modo de trabalho pode ser manual ou automático.
●O tempo de início e a frequência de operação podem ser definidos arbitrariamente.
Q1: Para qual equipamento o gabinete de controle elétrico de acionamento de velocidade variável é usado principalmente?
A1: Este gabinete de controle de acionamento de velocidade variável é um equipamento de suporte especial para todos os tipos de bombas submersíveis, como bombas de alta temperatura, bombas de poços profundos e bombas de captação de rios. Ele se adapta a projetos de fornecimento de água em campos petrolíferos, abastecimento de água de poços profundos e captação de água de rios.
Q2: Quais são as principais vantagens do controle de conversão de frequência em comparação com o controle tradicional de velocidade fixa?
A2: Comparado com caixas de controle tradicionais de velocidade fixa, oGabinete de controle elétrico de acionamento de velocidade variávelpode ajustar a velocidade da bomba livremente conforme necessário. Economiza mais energia, reduz o desgaste do equipamento com partida suave e possui proteção total de segurança, tornando a operação da bomba mais estável, segura e com economia de energia.
Q3: Este gabinete de controle pode se adaptar a ambientes de trabalho externos agressivos?
A3: Sim. Este gabinete de controle elétrico adota revestimento industrial selado e peças internas de alta qualidade. É à prova de poeira, à prova d'água e anti-interferência, e pode funcionar de forma estável em ambientes úmidos, empoeirados e externos para projetos de campos petrolíferos, poços de água e captação de água de rios.

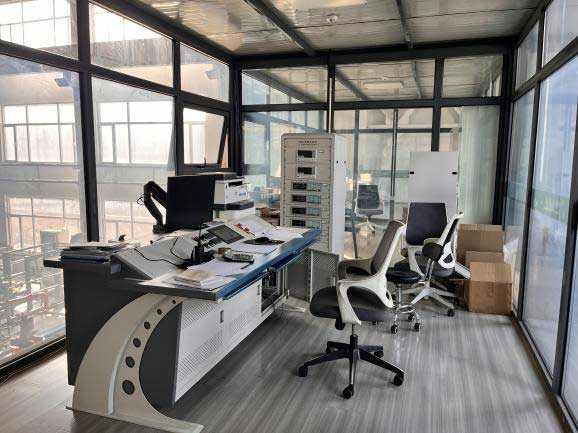

Seguimos rigoroso controle de qualidade para cada gabinete de controle elétrico de acionamento de velocidade variável. Diferente da inspeção comum de peça única, todos os nossos gabinetes são testados com conjuntos de bombas submersíveis correspondentes antes da entrega. Cada equipamento passa no teste de funcionamento completo, teste de ajuste de velocidade e teste de simulação de carga. Este teste real de correspondência da bomba garante uma coordenação perfeita entre o gabinete e a bomba. Todos os produtos são entregues somente após passarem no teste de correspondência completo, para garantir uma operação de campo estável e confiável.
Temos vasta experiência no desenvolvimento e produção de equipamentos de controle de bombas submersíveis. Todos os produtos do gabinete de controle elétrico de acionamento de velocidade variável são rigorosamente testados, com qualidade estável e baixa taxa de falhas. Oferecemos suporte a parâmetros e funções personalizados para atender diferentes bombas e condições de trabalho. Oferecemos consultoria pré-venda completa, orientação no local e serviços de manutenção pós-venda. Nossos produtos são vendidos em todo o mundo, atendendo a vários projetos de campos petrolíferos, poços de água e captação de água de rios com soluções de controle estáveis e econômicas.
