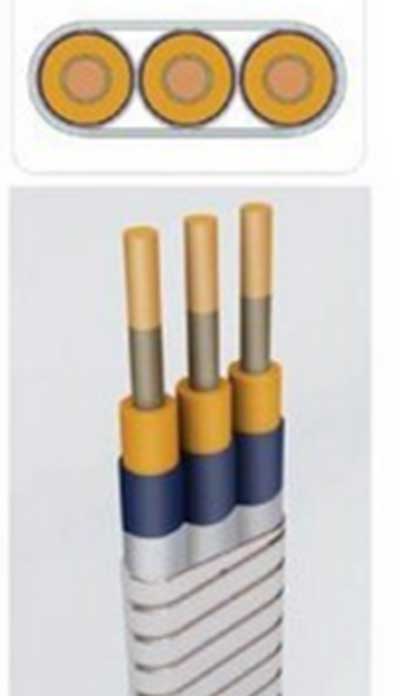

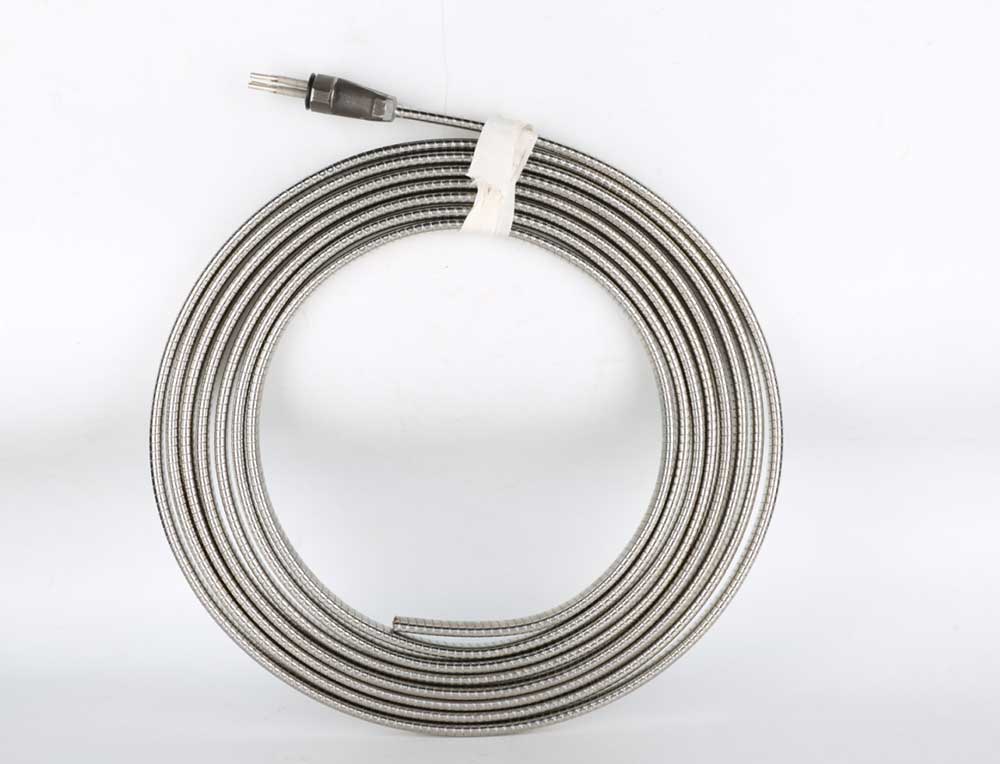

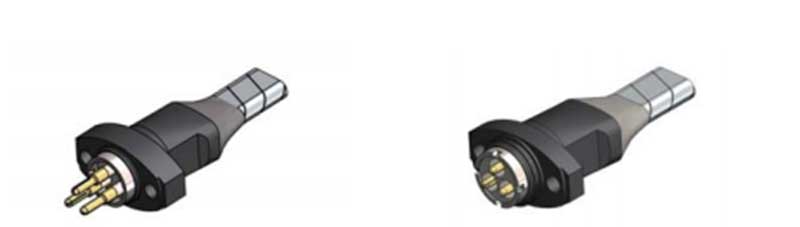

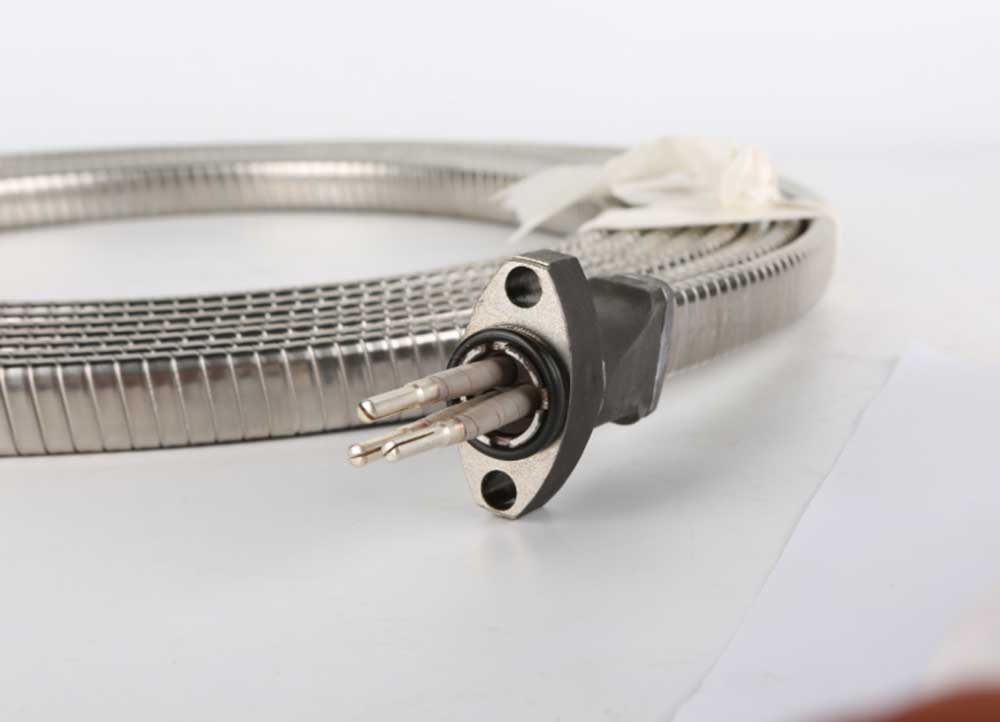

O cabo condutor (Cabo Miniatura Plano, MLE) consiste em dois componentes: a cabeça MLE e o corpo do cabo. Como cabo especial dedicado para bombas elétricas submersíveis, é usado principalmente para direcionar o circuito do motor submerso para a posição acima da saída da bomba. Este cabo é projetado sob medida para tais bombas, já que a bomba elétrica submersível opera dentro da carcaça sob condições de trabalho de espaço limitado, alta temperatura ambiente e forte carga de corrente. Em termos de projeto estrutural, o cabeçote MLE vem em dois tipos: o tipo enrolado (tipo padrão) e o tipo plug-in (adequado para construção rápida).
Padrão Internacional: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Padrão Nacional:GB/T 16750
Padrão da indústria: API RP 11S1, API RP 11S5, API RP 11S6
Padrão Empresarial: AT-ST-007
●Estrutura compacta com pequenas dimensões gerais
●Alta corrente de carga
●Resistência a altas temperaturas
●Instalação fácil e confiável
●Resistência à corrosão
| Série | Especificações do fio condutor do motor | (Fita em MLE) | (Tlug em MLE) | ||
| Série AWG | Diâmetro (mm) | Área da seção transversal （mm2） | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Série AWG | Área da seção transversal （mm2） | Contagem de núcleos MLE | Diâmetro nominal de fio único MLE （mm） | Classe de tensão nominal MLE (kV) | Temperatura operacional MLE（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3,4,5,6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Nome do componente | Materiais Padrão | Materiais Opcionais |
| Chefe MLE | ||
| Fixadores | S-Trim | M-Trim |
| Carcaça principal MLE | HT200 | SS |
| Componentes de borracha | MPF | HSN,AFLAS |
| MLE | ||

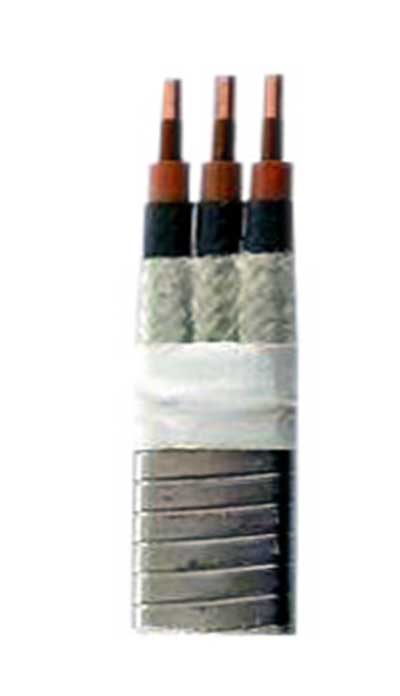

| Isolamento Primário | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jaqueta | FC | Pb |

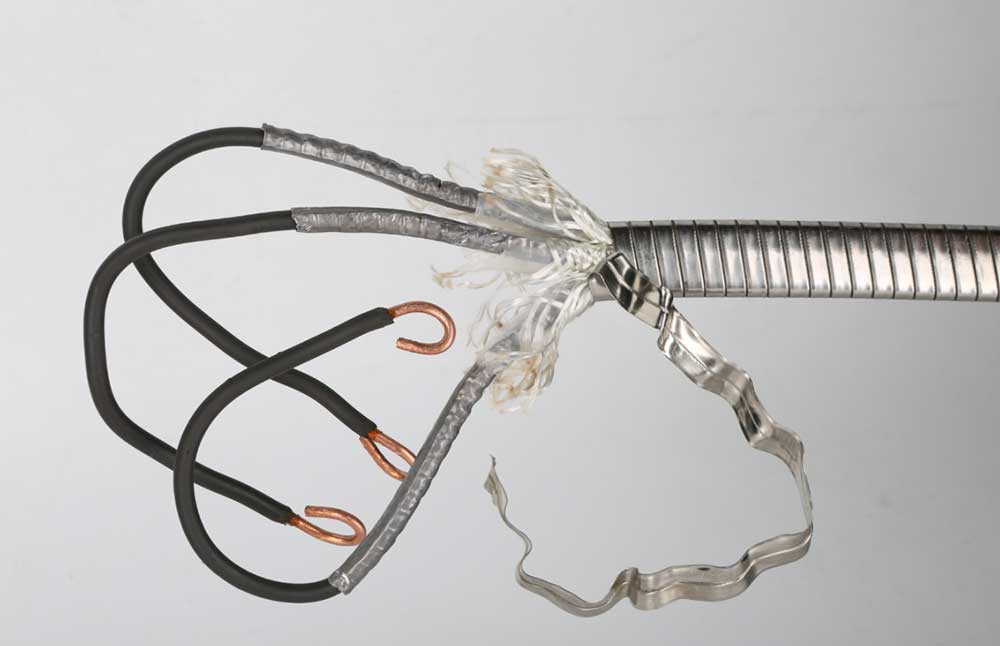

| Trança | Fibra de nylon trançada | Fita PTFE/Trança de fibra de nylonFita PTFE/Trança de fibra de aramida |
| Armadura | Tira de aço inoxidável | Tira de aço galvanizado、Faixa Monel |
A1: O cabo plano MLE é um cabo submersível à prova d'água profissional, especialmente projetado para bombas submersíveis. É usado para fornecimento de energia subaquática de bombas de poços profundos e bombas de esgoto, adequadas para condições de trabalho subaquáticas de longo prazo.
A2: O cabo plano MLE apresenta uma estrutura plana fina e flexível. Ele passa facilmente por tubos de poços estreitos, evita danos por torção e extrusão, economiza espaço de instalação e é mais adequado para operações de elevação e abaixamento de bombas.
A3: Sim. Ele adota bainha impermeável de borracha de alta qualidade e camada de isolamento perfeita, atingindo grau IP68 totalmente à prova d'água. Possui excelente desempenho antienvelhecimento, anticorrosão e à prova de umidade para uso subaquático estável a longo prazo.
A4: Sim. Oferecemos suporte a comprimentos de cabos personalizados, especificações de núcleo de 2/3/4 e bainhas especiais resistentes ao desgaste ou à corrosão para atender às diferentes potências da bomba e aos requisitos do projeto.
1. Força profissional da fábrica:BOMBA AOTE TIANJIN CO., LTD. é um fabricante profissional de bombas e motores de suporte com anos de produção e experiência em P&D. Desenvolvemos e produzimos de forma independente motores MLE de alta qualidade com tecnologia de produção madura e qualidade de produto estável.
2. Fabricante personalizado profissional:BOMBA AOTE TIANJIN CO., LTD. é especializada na produção de cabos planos submersíveis de suporte MLE. Com vasta experiência no setor, fornecemos soluções de cabos dedicadas para todos os tipos de bombas submersíveis.
3. Garantia de qualidade confiável:Todos os cabos MLE usam núcleo de cobre de alta pureza e materiais impermeáveis premium. Cada cabo passa por rigorosos testes de imersão em água, isolamento e envelhecimento antes da entrega, garantindo uma operação estável e segura.
4. Alta relação custo-benefício:Nossos cabos planos MLE apresentam forte resistência à tração e longa vida útil. Eles reduzem bastante os custos posteriores de substituição e manutenção, ideais para engenharia e uso comercial de longo prazo.
5. Entrega rápida e suporte total:Temos estoque suficiente para modelos padrão para oferecer suporte a entrega rápida. Também fornecemos orientação profissional de instalação e suporte técnico pós-venda rápido para todos os clientes.
