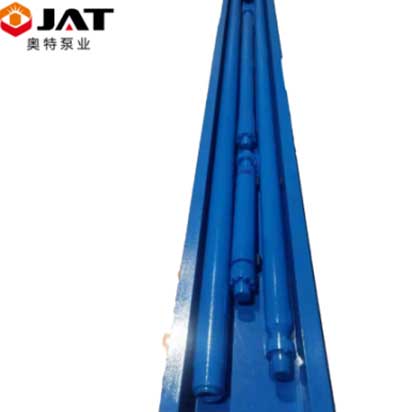

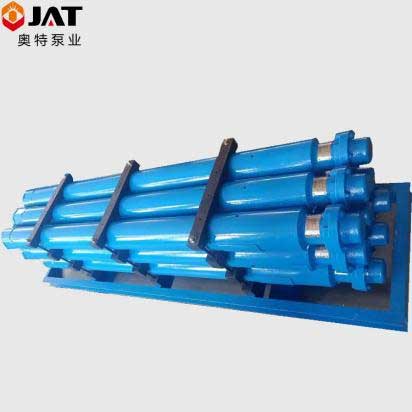

OBomba Submersível Elétricaé um sistema de elevação artificial de fundo de poço projetado para produção contínua de petróleo bruto em poços profundos, plataformas offshore e condições complexas de reservatório. Ele integra um motor submersível de alto desempenho, bomba centrífuga multiestágio, sistema de proteção resistente a gás e areia e estrutura de vedação confiável para fornecer desempenho estável de elevação de óleo.
Projetado para poços com alto corte de água, campos petrolíferos maduros, produção offshore e ambientes desafiadores de reservatórios, o sistema ESP de petróleo ajuda os operadores a melhorar a eficiência da produção, reduzir a frequência de workover e diminuir os custos operacionais de longo prazo.
Com vários diâmetros de bomba, configurações de potência e opções de materiais disponíveis, ela pode ser personalizada de acordo com a profundidade do poço, características do fluido, temperatura e requisitos de produção.
| Não. | Nome do equipamento | Necessidade | Método de Aquisição | Descrição do equipamento |
| instalações terrestres | ||||
| 1 | Caixa de junção | Opcional | Fornecido pelo cliente |
1.Para conexões de cabos subterrâneos em poços de cabos de aterramento 2.Prevenção de gás de alta pressão em minas subterrâneas |
| 2 | Transformador Elevador de Frequência Variável | Obrigatório | Fornecido pelo cliente | Usado para aumentar a tensão da fonte de alimentação para a tensão de terra exigida pela bomba elétrica |
| 3 | Gabinete de controle de frequência variável de baixa tensão (incluindo filtro senoidal) | Obrigatório | Fornecido pelo cliente | Para controlar, proteger e ajustar o estado operacional da bomba elétrica |
| 4 | Filtro | Opcional | Fornecido pelo cliente | Para proteção de bombas elétricas e equipamentos críticos em redes elétricas |
| 5 | Cabo de superfície | Opcional | Fornecido pelo cliente |
1. Usado para conectar equipamentos de aterramento 2. custo da bomba de controle |
| conector de corda de tubulação de fundo de poço | ||||
| 1 | equipamento de cabeça de poço | Obrigatório | Fornecido pelo cliente | 1.Para pendurar cordas de tubos e conectar tubulações de superfície2.Para passagem de cabos subterrâneos |
| 2 | tubo de óleo | Obrigatório | Fornecido pelo cliente | Usado para conectar bombas elétricas e formar um canal de elevação de fluido de poço |
| 3 | válvula de drenagem | Opcional | Fornecido pelo cliente | A descarga do fluido do poço da tubulação para bombeamento |
| 4 | Válvula de fluxo único | Obrigatório | Fornecido pelo cliente | A função de desligamento da bomba evita o refluxo do fluido do poço na coluna de tubulação, o que pode causar golpe de aríete e danificar a bomba elétrica. |
| 5 | conexão de saída | Obrigatório | Fornecido pelo cliente | Usado para conectar a bomba elétrica ao tubo de óleo |
| 6 | bombear | Obrigatório | auto-expropriação | Usado para gerar a pressão de elevação e a vazão necessárias |
| 7 | processador de gás | Opcional | auto-expropriação |
1. Para reduzir o impacto do gás nas bombas elétricas, como bloqueio de gás e cavitação 2. Fluxo de elevação suficiente |
| 8 | Separador de gás ou seção de entrada | Obrigatório | auto-expropriação |
1. Para reduzir o impacto do gás nas bombas elétricas, como bloqueio de gás e cavitação 2. Fluxo de elevação suficiente 3. forma o canal para que o fluido do poço entre na bomba |
| número | nome do dispositivo | necessidade | método de aquisição | Descrição do dispositivo |
| conector de corda de tubulação de fundo de poço | ||||
| 9 | protetor | Obrigatório | auto-expropriação |
1. Usado para transmitir o torque do motor para a bomba 2. Equilíbrio de pressão para motor submersível no poço 3. Força axial da bomba transportadora 4. O reabastecimento de óleo de motor para motor submerso 5. Vedação Axial para Motor Submerso |
| 10 | motor submersível | Obrigatório | auto-expropriação | Usado para converter energia elétrica em energia mecânica e fornecer energia para operação da bomba |
| 11 | sensor de fundo de poço | Opcional | Fornecido pelo cliente | Para monitoramento em tempo real da pressão de entrada da bomba elétrica e do fluido do poço, temperatura, vibração, isolamento, etc. |
| 12 | diretor | Obrigatório | auto-expropriação | Guiando e estabilizando a bomba no fundo do poço |
| Equipamentos e acessórios para cabos de fundo de poço | ||||
| 1 | passador de cabo | Opcional | Fornecido pelo cliente |
1. Usado para vedação de cabos através do dispositivo de cabeça de poço 2. Estrutura dimensional compatível com dispositivo de cabeça de poço 3.Capaz de suportar alta tensão de aterramento do motor |
| 2 | Cabo de alimentação (cabo plano) | Obrigatório | Fornecido pelo cliente |
1. Transmissão de energia para estágio de tubulação de fundo de poço 2. Os cabos devem ser compatíveis com a temperatura e as condições do poço |
| 3 | Cabos de tensão e conectores de cabos de tensão (pequenos cabos planos) | Obrigatório | auto-expropriação |
1. Transmissão de energia para estágio de bomba elétrica de fundo de poço 2. Os cabos devem ser compatíveis com a temperatura e as condições do poço 3. Deve ser selado ao motor. |
| 4 | Bainha do cabo e braçadeira de cabo ou protetor de cabo da unidade | Obrigatório | auto-expropriação | Fixação e Proteção de Cabos para Estágio de Bomba Elétrica |
| 5 | YouTube:Protetor de cabo com braçadeira de conector cruzado | Obrigatório | Fornecido pelo cliente | Aplicação de fixação e proteção de cabos em estágio de tubulação de óleo |
| número | nome do dispositivo | necessidade | método de aquisição | Descrição do dispositivo |
| Outros acessórios para uso subterrâneo | ||||
| 1 | Pacote de acessórios de fundo de poço para bomba elétrica (incluindo motor, protetor, seção de cabeça de poço ou separador, bomba, processador de gás) | Obrigatório | auto-expropriação | Para peças de uso único em aplicações subterrâneas, como anéis de vedação, parafusos e óleo de motor. |
| 2 | Pacote de acessórios para conexão de cabos | Opcional | auto-expropriação | Usado para conectar cabos de entrada a cabos de alimentação, como fitas isolantes e cabos blindados. |
| 3 | acessórios para outros equipamentos que descem pelo poço | Obrigatório | Alguns fornecedores de dispositivos oferecem | |
| ferramentas de fundo de poço | ||||
| 1 | máquina para pegar e colocar cabos | Opcional | Disponível para compra, aluguel ou outros meios de implantação de cabos | |
| 2 | polia de cabo | Obrigatório | Fornecido pelo cliente | para implantação de cabos |
| 3 | equipamento de enchimento de óleo | Obrigatório | auto-expropriação | Para injeção de óleo em bomba elétrica |
| 4 | talha elétrica da bomba | Obrigatório | auto-expropriação | Para içamento no fundo do poço |
| 5 | fuso | Obrigatório | auto-expropriação | eixo do disco de fundo de poço |
| 6 | macaco de elevação | auto-expropriação | Para utilização em motores elétricos, deve-se | |
| 7 | outras ferramentas de fundo de poço | Obrigatório | Alguns fornecedores de dispositivos fornecem | |

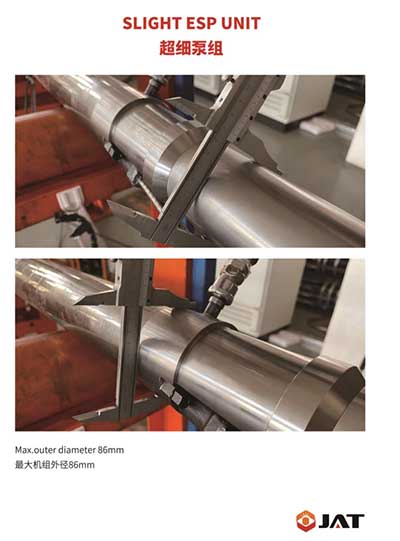

| Tipo | Série | Diâmetro Máximo（mm） |
| Bombear | 338 | 86 |
| Protetor | 338 | 86 |
| Motor | 375 | 95.25 |
| Tipo | Série | Diâmetro Máximo（mm） |
| Bombear | 400 | 101.6 |
| Protetor | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Tipo | Série | Diâmetro Máximo（mm） |
| Bombear | 513/538/562 | 130,3/136,7/143 |
| Protetor | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Tipo | Série | Diâmetro Máximo（mm） |
| Bombear | 675 | 171.45 |
| Protetor | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Tipo | Série | Diâmetro Máximo（mm） |
| Bombear | 862 | 219 |
| Protetor | 675 | 171.45 |
| Motor | 738 | 187.45 |
• Desenvolvimento de campos petrolíferos onshore:OBomba Submersível Elétrica é perfeitamente aplicável a poços de petróleo convencionais, reservatórios de petróleo de baixa pressão e poços de desenvolvimento com inundação de água, proporcionando elevação diária estável de petróleo bruto e satisfazendo as necessidades de produção contínua de longo prazo dos campos petrolíferos terrestres.
• Produção offshore de petróleo e gás:Adaptável a poços offshore estreitos e condições adversas de trabalho marítimo, apresentando estrutura compacta e baixa taxa de falhas para reduzir custos de manutenção e operação offshore.
• Operação Especial do Reservatório:Aplicável a poços de petróleo com alto corte de água, levemente corrosivos e abrasivos, bem como poços de petróleo geotérmicos, apoiando a elevação segura e eficiente de fluidos em condições de trabalho complexas.
• Estimulação e restauração de poços de petróleo:Ideal para poços de petróleo esgotados e de baixo rendimento, melhorando efetivamente a eficiência do fornecimento de fluidos e revitalizando a capacidade de produção de campos petrolíferos antigos.
•Projeto Estrutural:A bomba submersível elétrica adota uma aparência elegante e compacta com vários diâmetros externos opcionais, que podem combinar perfeitamente com diferentes tamanhos de poço e se adaptar a vários tipos de poços de petróleo.
•Alta eficiência de levantamento:A estrutura hidráulica multiestágio otimizada proporciona aumento de pressão estável e grande vazão, realizando elevação contínua de petróleo bruto de alta eficiência.
•Excelente adaptabilidade ambiental:Equipado com estruturas de proteção e vedação premium, resistindo à corrosão e abrasão de meios mistos de óleo, gás e água no fundo do poço.
•Baixo custo de operação:Apresenta baixo consumo de energia, operação estável e baixa taxa de falhas, reduzindo significativamente a manutenção manual e perdas por desligamento em campo.
•Longa vida útil:A montagem calibrada de fábrica e o projeto de suporte de alta carga melhoram a estabilidade estrutural geral e estendem o ciclo de funcionamento do equipamento.
Série 400:Um modelo padrão compacto projetado para poços de petróleo convencionais de pequeno diâmetro. É adequado para aplicações gerais de produção em campos petrolíferos que exigem capacidade de fluxo moderada e operação econômica.
Série 538/540:Projetado para sistemas de implantação de flexitubo e adequado para poços de petróleo de médio e grande diâmetro. Ele suporta aplicações que exigem vazões e capacidade de elevação mais altas.
Estrutura Anti-Falha:Rolamentos axiais de alta carga e estruturas de proteção vedadas ajudam a suportar cargas de impacto no fundo do poço e reduzem danos ao equipamento durante a operação.
Operação com eficiência energética:O projeto hidráulico otimizado reduz a resistência ao fluxo de fluido e as perdas hidráulicas, ajudando a reduzir o consumo de energia durante a operação contínua.
Opções de configuração flexíveis:Várias especificações de bombas e opções de materiais estão disponíveis para aplicações que envolvem corrosão, abrasão e condições de alta temperatura.
Requisitos de manutenção mais baixos:Longos intervalos de manutenção, frequência de manutenção reduzida e desempenho operacional consistente ajudam a reduzir os custos operacionais gerais.
A seleção do ESP deve ser baseada nas condições reais do poço e nos requisitos operacionais.
Poços de maior produção requerem:Maior diâmetro da bomba, maior capacidade de vazão, estágios hidráulicos otimizados
Poços profundos requerem: Maior capacidade de cabeça, Mais estágios de bomba, Estrutura mecânica reforçada
Os principais fatores incluem:Porcentagem de corte de água, Conteúdo de gás, Concentração de areia, Nível de corrosão, Viscosidade do petróleo bruto
Poços de alta temperatura requerem:Isolamento do motor para altas temperaturas, Materiais resistentes ao calor, Design de resfriamento aprimorado
Os materiais do núcleo, incluindo eixos de liga e componentes anticorrosivos, são inspecionados antes da produção para verificar a conformidade com os requisitos de aplicação de fundo de poço.
A análise computacional de dinâmica de fluidos e a usinagem CNC são aplicadas para melhorar a precisão do processamento do impulsor, difusor e componentes estruturais.
Cada unidade de bomba passa por testes de desempenho de fluxo, testes de pressão, testes de operação e inspeção de vedação antes da entrega.

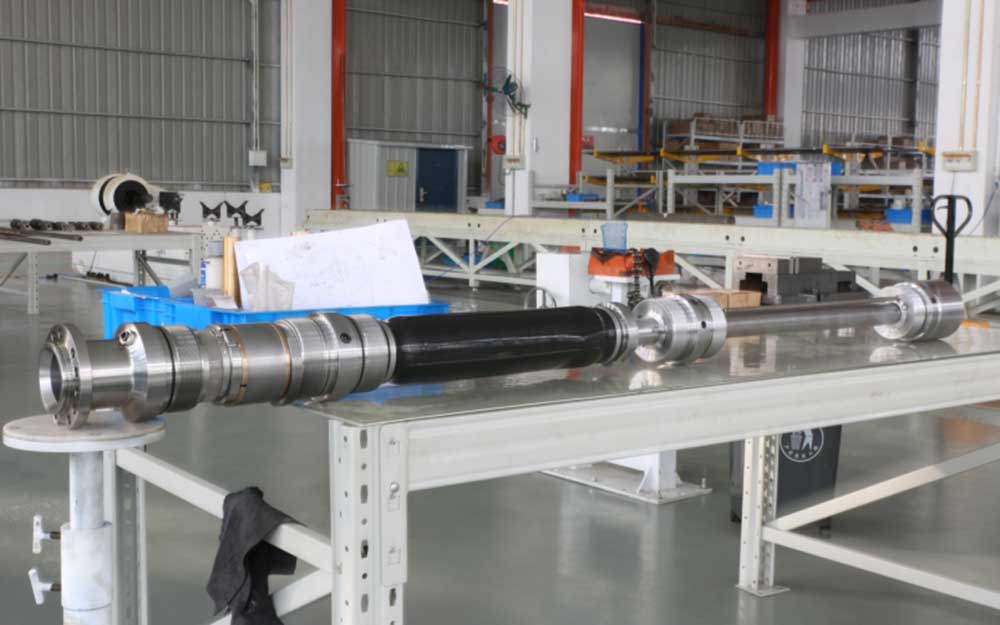

Procedimentos de montagem unificados e processos de calibração de fábrica são implementados para manter o desempenho consistente do produto e reduzir desvios de montagem.
Os registros de produção e testes são mantidos para rastreabilidade do produto e verificação do projeto.
