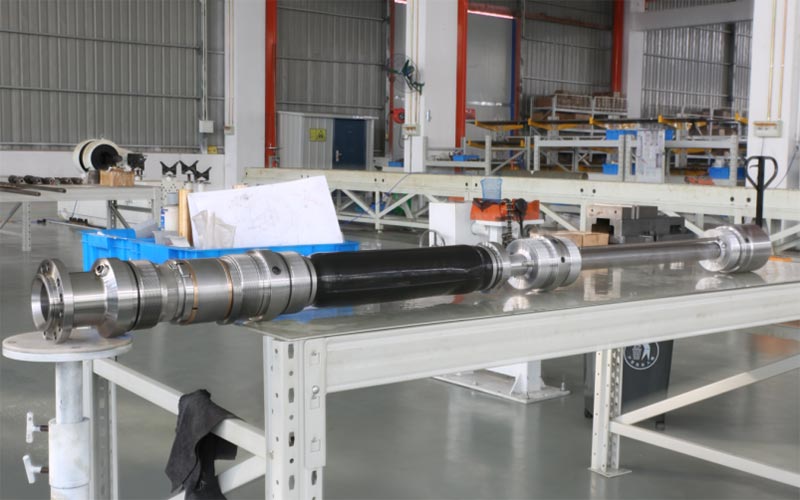

Bomba submersível elétrica para óleo

A Bomba Submersível Elétrica para Petróleo é um sistema de elevação artificial de fundo de poço projetado para petróleo bruto contínuo produção em poços profundos, plataformas offshore e condições complexas de reservatórios. Integra um alto desempenho motor submersível, bomba centrífuga multiestágio, sistema de proteção resistente a gás e areia e vedação confiável estrutura para fornecer desempenho estável de levantamento de óleo.

Projetado para poços com alto corte de água, campos petrolíferos maduros, produção offshore e ambientes desafiadores de reservatórios, o O sistema ESP de óleo ajuda os operadores a melhorar a eficiência da produção, reduzir a frequência de retrabalho e diminuir o custo a longo prazo custos operacionais.

Com vários diâmetros de bomba, configurações de potência e opções de materiais disponíveis, ela pode ser personalizada de acordo com profundidade do poço, características do fluido, temperatura e requisitos de produção.

Princípio de funcionamento

Uma Bomba Elétrica Submersível para Petróleo funciona convertendo energia elétrica em energia de elevação hidráulica dentro do óleo bem.

O sistema consiste principalmente em:
• Motor submersível
• Seção protetora
• Sistema de admissão
• Bomba centrífuga multiestágio
• Componentes de manuseio de gás
• Sistema de cabo de alimentação

Durante a operação, o motor aciona vários impulsores em alta velocidade. Cada estágio do impulsor aumenta a pressão do fluido através da força centrífuga. Depois de passar por centenas de estágios de bombeamento, a mistura de petróleo bruto ganha volume suficiente pressão para superar a pressão do reservatório, a profundidade do poço e a resistência da tubulação antes de atingir a superfície.

A estrutura totalmente submersa permite operação contínua sob condições subterrâneas de alta pressão, protegendo ao mesmo tempo componentes internos de óleo, gás, água e substâncias corrosivas.

Principais componentes e estrutura

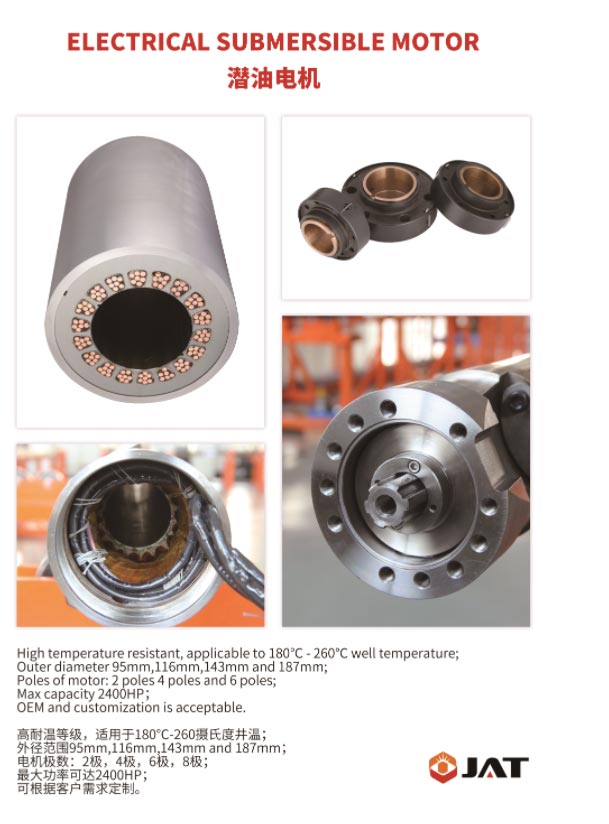

1. Motor Submersível

O motor de alta eficiência fornece potência de acionamento estável para operação de fundo de poço de longo prazo.

Características:
Alto desempenho de isolamento
Capacidade de operação em serviço contínuo
Controle de temperatura estável
Configuração de tensão adaptável

2. Bomba Centrífuga Multiestágio

A seção da bomba é projetada com múltiplos estágios de impulsor e difusor.

Vantagens:
Alta capacidade de elevação
Saída de fluxo estável
Eficiência hidráulica otimizada
Perda de energia reduzida

3. Sistema Protetor

O protetor isola o motor dos fluidos do poço.

Funções:
Impede a penetração de óleo e água
Equilibra a pressão interna e externa
Prolonga a vida útil do motor

4. Sistema de cabos de fundo de poço

Cabos especiais resistentes a óleo fornecem transmissão de energia confiável sob alta temperatura e alta pressão ambientes.

Especificações Técnicas

Os parâmetros técnicos podem ser personalizados de acordo com as condições específicas do campo petrolífero.

Aplicativos

• Desenvolvimento de Campo Petrolífero Onshore: A Bomba Elétrica Submersível para Petróleo é perfeitamente aplicável ao petróleo convencional poços, reservatórios de petróleo de baixa pressão e poços de desenvolvimento com inundação de água, proporcionando elevação diária estável de petróleo bruto e satisfazer as necessidades de produção contínua de longo prazo dos campos petrolíferos terrestres.

• Produção offshore de petróleo e gás: adaptável a poços offshore estreitos e condições de trabalho marítimas adversas, apresentando estrutura compacta e baixa taxa de falhas para reduzir custos de manutenção e operação offshore.

• Operação Especial de Reservatório: Aplicável a poços de petróleo com alto teor de água, levemente corrosivos e abrasivos, bem como poços de petróleo geotérmicos, apoiando a elevação segura e eficiente de fluidos em condições de trabalho complexas.

• Estimulação e restauração de poços de petróleo: Ideal para poços de petróleo esgotados e de baixo rendimento, melhorando efetivamente o fluido eficiência de entrega e revitalização da capacidade de produção de campos petrolíferos envelhecidos.

Recursos do produto

• Projeto Estrutural: A Bomba Elétrica Submersível para Petróleo adota uma aparência elegante e compacta com múltiplos diâmetros externos opcionais, que podem combinar perfeitamente com diferentes tamanhos de poço e se adaptar a vários tipos de óleo poços.

• Alta eficiência de elevação: a estrutura hidráulica multiestágio otimizada proporciona aumento de pressão estável e grande fluxo taxa, realizando levantamento contínuo de petróleo bruto de alta eficiência.

• Excelente adaptabilidade ambiental: Equipado com vedação premium e estruturas de proteção, resistindo à corrosão e abrasão de meios mistos de petróleo, gás e água no fundo do poço.

• Baixo custo operacional: Apresenta baixo consumo de energia, operação estável e baixa taxa de falhas, reduzindo bastante manutenção manual e perdas por desligamento em campo.

• Longa vida útil: a montagem calibrada de fábrica e o projeto de rolamento para altas cargas melhoram a estabilidade estrutural geral e estender o ciclo de funcionamento do equipamento.

Produto da série de venda quente

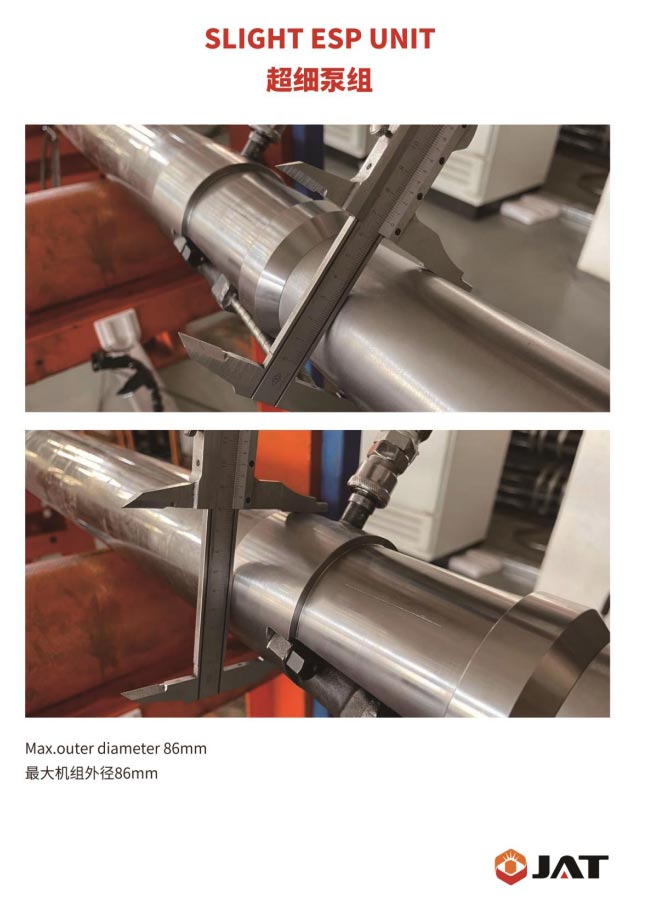

• Série 400: Modelo universal clássico com tamanho compacto, adequado para poços de petróleo convencionais de pequeno diâmetro, apresentando desempenho estável e economia para produção geral de campos petrolíferos.

• Série 538/540: Compatível com sistemas de implantação de flexitubo, aplicáveis a poços de petróleo de médio e grande diâmetro, suportando cenários de trabalho de alto fluxo e alta elevação.

Características do produto e vantagens competitivas

• Desempenho anti-falha superior: rolamento axial de alta carga e estrutura de proteção totalmente vedada de forma eficaz resistir ao impacto no fundo do poço, reduzindo a taxa de falhas do equipamento e a frequência de workover.

• Economia de energia e operação eficiente: a modelagem otimizada da dinâmica de fluidos reduz a perda hidráulica, diminuindo consumo de energia a longo prazo e custos operacionais globais dos campos petrolíferos.

• Personalização forte: Múltiplas especificações e configurações de materiais estão disponíveis para lidar com ambientes corrosivos, condições de trabalho especiais abrasivas e de alta temperatura.

• Baixo custo total de propriedade: longa vida útil, demanda mínima de manutenção e alta estabilidade operacional trazem benefícios económicos sustentados para as empresas petrolíferas.

Como selecionar a bomba elétrica submersível correta?

A escolha do modelo ESP correto requer a avaliação de diversas condições do poço de petróleo.

1. Requisito de taxa de produção

Poços de maior produção requerem:
Maior diâmetro da bomba
Maior capacidade de fluxo
Estágios hidráulicos otimizados

2. Profundidade do Poço

Poços profundos requerem:
Maior capacidade de cabeça
Mais estágios de bomba
Estrutura mecânica mais forte

3. Características do Fluido

Fatores importantes incluem:
Porcentagem de corte de água
Conteúdo de gás
Concentração de areia
Nível de corrosão
Viscosidade do petróleo bruto

4. Temperatura operacional

Poços de alta temperatura requerem:
Isolamento do motor de alta temperatura
Materiais resistentes ao calor
Design de resfriamento aprimorado

Controle de qualidade

• Inspeção de matéria-prima: Todos os materiais do núcleo, incluindo eixo de liga e acessórios anticorrosivos, passam por rigorosos testes de componentes para garantir a conformidade com os padrões de fundo de poço de campos petrolíferos.

• Fabricação de Precisão: Adota otimização de dinâmica de fluidos computacional e processamento de precisão CNC para garantem a correspondência precisa de impulsores, difusores e peças estruturais.

• Teste de desempenho de fábrica: cada unidade passa no teste de pressão de fluxo total, teste de operação de longo prazo e vedação teste de desempenho antes da entrega para verificar a estabilidade e confiabilidade.

• Montagem padronizada: implementa um processo unificado de calibração de fábrica e montagem por compressão para evitar erros de montagem e garantir a qualidade consistente do produto.

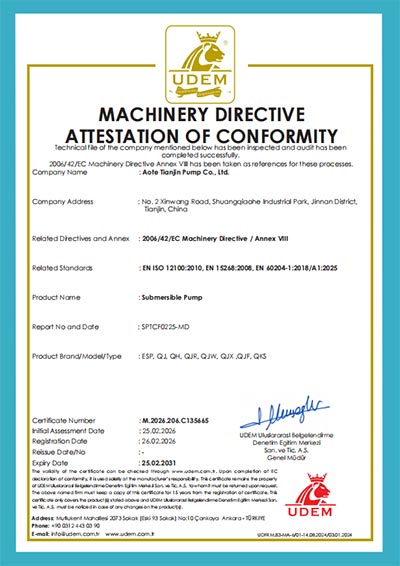

• Certificação de qualidade completa: atende às especificações internacionais da indústria petrolífera, com rastreabilidade registros de produção e testes para todos os produtos.

Diferenças das bombas submersíveis comuns

• Orientação de aplicação: A bomba elétrica submersível para petróleo foi projetada profissionalmente para petróleo em poços elevação, adaptação a meios mistos óleo-gás-água; bombas submersíveis comuns são principalmente para água limpa e fornecimento de água industrial convencional, inadequado para meios corrosivos oleosos.

• Resistência Estrutural: O Oil ESP apresenta design estrutural de alta pressão e anticorrosão para suportar condições extremas pressão e temperatura no fundo do poço; bombas submersíveis comuns têm baixa resistência estrutural e baixa média adaptabilidade.

• Estabilidade operacional: Oil ESP suporta operação ininterrupta de fundo de poço 24 horas por dia, 7 dias por semana; submersível comum as bombas não são projetadas para operação contínua de alta carga e ciclo longo e estão sujeitas a falhas.

• Parâmetros de Desempenho: O Oil ESP alcança elevação ultra-alta e grande vazão para elevação profunda de reservatórios de petróleo; comum as bombas submersíveis têm elevação e fluxo limitados, não atendendo às demandas de produção de poços profundos.

• Desempenho Protetor: Equipado com vedação profissional de fundo de poço e proteção anti-abrasão; comum as bombas submersíveis têm estruturas de vedação simples e não resistem à corrosão e abrasão no fundo do poço.

Perguntas frequentes

1. Para que serve uma bomba elétrica submersível na produção de petróleo?

Um ESP é um sistema de elevação artificial usado para aumentar a produção de petróleo bruto, elevando o petróleo de poços profundos onde a pressão natural do reservatório é insuficiente.

2. Qual é a diferença entre uma ESP e uma bomba submersível normal?

Os sistemas Oil ESP são projetados para poços de petróleo de alta pressão e misturas óleo-água, enquanto bombas submersíveis comuns são projetados principalmente para aplicações de bombeamento de água.

3. Como seleciono o modelo ESP correto?

A seleção depende da profundidade do poço, taxa de produção, propriedades do fluido, temperatura, diâmetro do revestimento e operação condições.

4. As bombas ESP podem funcionar em poços de petróleo com alto nível de água?

Sim. Os sistemas ESP são comumente usados ​​em campos petrolíferos maduros com condições de produção de alto corte de água.

5. Por quanto tempo um ESP de óleo pode operar no subsolo?

A vida útil depende das condições de operação, seleção de materiais, qualidade de instalação e gerenciamento de manutenção.

6. O sistema ESP pode ser personalizado?

Sim. O diâmetro da bomba, a potência do motor, os materiais e os estágios hidráulicos podem ser personalizados de acordo com o poço específico requisitos.

7. Quais exames são realizados antes do parto?

Os testes típicos incluem testes de desempenho hidráulico, testes de isolamento, testes de vedação e verificação de montagem.

8. Um ESP é adequado para produção de petróleo offshore?

Sim. A estrutura compacta e os longos ciclos operacionais tornam os sistemas ESP adequados para aplicações de produção de petróleo offshore.
