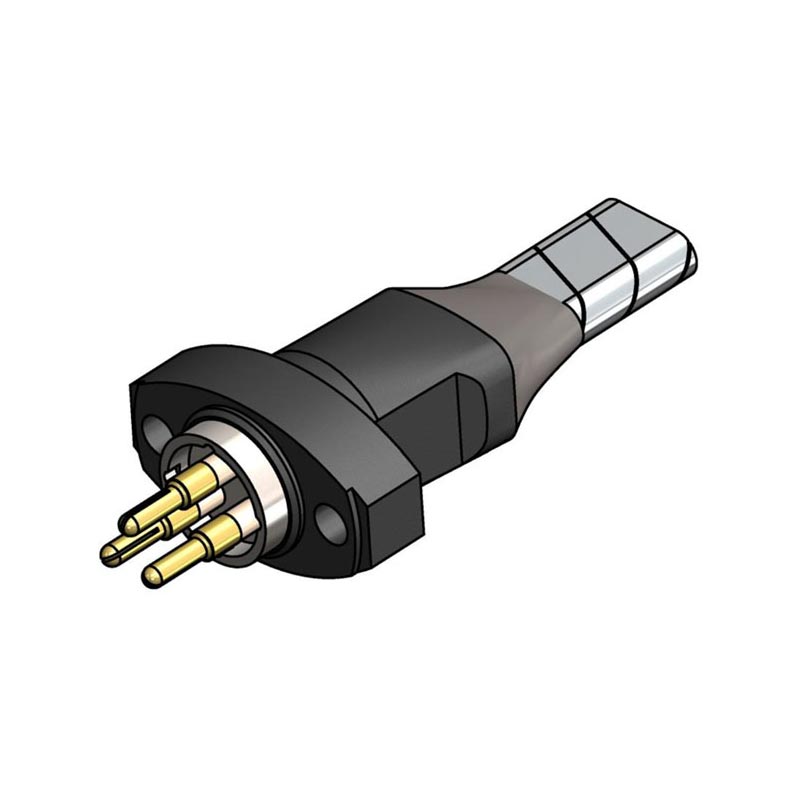

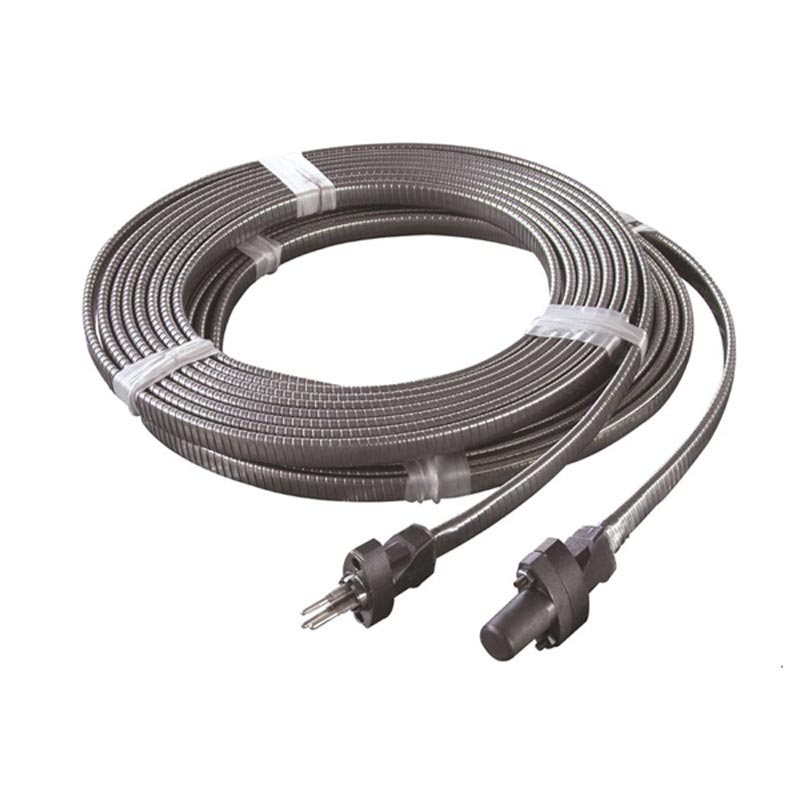

API Standard MLE é um cabo blindado plano especializado projetado para poços de campos petrolíferos onshore e suporte offshore plataformas. Possui uma estrutura plana multinúcleo paralela e está equipado com fita de aço galvanizado entrelaçado armadura (0,3 mm de espessura, sobreposição ≥90%), resistindo efetivamente a impactos, esmagamento e danos de roedores durante o campo operações.
Comparado aos cabos blindados redondos tradicionais, seu formato plano e compacto economiza ≥30% de espaço de cabeamento – especialmente adequado para espaços de equipamento tão estreitos quanto 15 mm e valas de cabos rasas com espaço limitado. O condutor é feito de fio trançado de cobre macio estanhado, e o isolamento é de polietileno reticulado XLPE, com resistência ao óleo atendendo aos padrões ASTM D471.
Todos os produtos passam por rigorosa inspeção de processo completo de acordo com os requisitos da API. Nosso armazém mantém um estoque de mais de 5.000 metros para apoiar necessidades de implantação emergencial em operações de perfuração e fraturamento.
| Item | Especificação |
| Nome do produto | Cabo blindado mini plano MLE padrão API |
| Tipo de cabo | Mini cabo blindado plano |
| Isolamento | XLPE resistente a óleo |
| Armadura | Fita de aço interligada galvanizada |
| Configuração principal | Personalizado (2–12 núcleos disponíveis) |
| Tamanho do condutor | Personalizado de acordo com os requisitos do projeto |
| Tensão nominal | Personalizado com base na aplicação |
| Raio de curvatura mínimo | Dependendo da estrutura do cabo |
| Instalação | Aplicações fixas ou móveis contínuas |
| Resistência à Chama | Disponível mediante solicitação |
| Resistência Química | Óleo, Lama, Salmoura, Fluido de Perfuração, Fluido Hidráulico |
| Resistência UV | Sim |
| OEM e ODM | Suportado |
Ele usa condutores de cobre macio estanhados de alta pureza com uma estrutura finamente trançada que suporta ≥10 milhões de ciclos de curvatura (testados de acordo com a norma ISO 1456, o raio de curvatura é 8 vezes o diâmetro externo do cabo).
Uma camada de isolamento de polietileno reticulado XLPE resistente a óleo (de acordo com a norma ASTM D471, pode ser imersa em petróleo bruto, salmoura e fluido de fraturamento por longos períodos) protege cada núcleo.
O cabo emprega uma estrutura de proteção dupla:
Primeira camada: Armadura de fita de aço entrelaçada galvanizada
Segunda camada: Revestimento externo resistente à abrasão
Nossa oficina de produção está equipada com cabeamento plano totalmente automatizado e linhas de produção de blindagem interligada. A medição do diâmetro do laser em tempo real e a detecção de faíscas são implementadas em cada estágio de fabricação. Cada lote de produtos acabados deve passar por 12 pontos de inspeção obrigatórios antes de sair da fábrica.
O API Standard MLE, verificado por laboratórios terceirizados, possui as seguintes cinco vantagens principais de desempenho:
1. Estrutura plana que economiza espaço – Com uma proporção de até 5:1, o design plano economiza ≥30% de espaço de instalação em comparação com cabos redondos da mesma seção transversal do condutor, permitindo a instalação em espaços de equipamento tão estreitos quanto 15 mm.
2. Proteção Mecânica Superior - A armadura de fita de aço interligada em conformidade com os padrões API protege efetivamente contra impacto, esmagamento e danos causados por roedores.
3. Vida útil de flexão estendida – A combinação de condutores de cobre estanhado finamente trançados e uma bainha flexível suporta ≥10 milhões de ciclos de flexão em um raio de curvatura de 8 vezes o diâmetro externo do cabo, verificado pelo teste de fadiga por flexão ISO 1456.
4. Resistência química e à corrosão – O isolamento e a bainha XLPE foram submetidos a um teste de imersão contínua de 72 horas.
5. Blindagem contra interferência eletromagnética – A camada de armadura de tira de aço fornece ≥85% de eficácia de blindagem eletromagnética, adaptando-se ao complexo ambiente eletromagnético dos campos de petróleo.
O API Standard MLE é implantado em uma ampla gama de operações em campos de petróleo e gás, incluindo:
| Aplicativo | Configuração Típica | Requisito-chave |
| Corrente de arrasto do carrinho de registro | 4×2,5mm² + sinais | Alta vida flexível, blindagem EMI |
| Controle de automação de cabeça de poço | 8-12×1,0mm² | Espaço estreito, resistência ao óleo |
| Colocação enterrada em vala rasa | 4-6×2,5mm² | Resistência ao esmagamento, proteção contra roedores |
| Controle Auxiliar Offshore | 4-12×1,5mm² | Resistência à corrosão por névoa salina |
| Linhas Móveis da Unidade de Fraturamento | 3×4mm² + 2×2,5mm² | Resistência à abrasão, enrolamento frequente |
| Instrumentação e linhas de sinal | 4-8×0,75mm² | Sinal estável, baixa capacitância |
É fabricado sob um rigoroso sistema de gestão de qualidade, atendendo às seguintes normas:
1.Especificação API 7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092
Nossa fábrica passa por auditorias anuais por agências de auditoria terceirizadas. Relatórios de teste SGS e inspeção de fábrica certificados podem ser fornecidos para cada lote de produtos mediante solicitação. Todo o processo, desde a matéria-prima (cobre hastes) até cabos acabados, é rastreável.
| Por que nos escolher | Evidência |
| Fabricante certificado pela API | Certificação API Spec 7-2 e API Q1. Auditorias anuais de terceiros garantem conformidade contínua. |
| Experiência comprovada em campo | Fornecido para mais de 15 projetos de campos petrolíferos na China, Oriente Médio e Sudeste Asiático desde 2020. Zero reivindicações de responsabilidade do produto até o momento. |
| Rigoroso controle de qualidade | 12 pontos de inspeção obrigatórios por lote. Relatórios de teste SGS e certificados de moinho fornecidos com cada remessa. |
| Capacidade de fornecimento flexível | Mais de 5.000 milhões de estoque spot + 3 linhas de produção API MLE dedicadas = fornecimento estável para licitações em grande escala. |
| Suporte Técnico One-Stroke | Correspondência de parâmetros pré-venda, orientação de instalação e análise de falhas pós-venda incluídas. Direto suporte do engenheiro de fábrica disponível por videochamada. |
É usado principalmente em sistemas de registro de campos petrolíferos, equipamentos de controle de cabeça de poço, unidades fixas, circuitos de instrumentação e outras aplicações que exigem um cabo plano compacto e protegido mecanicamente. É especialmente adequado para instalações com espaço limitado e movimentação frequente de cabos.
Ao contrário dos cabos planos padrão, nosso produto apresenta armadura de aço galvanizado interligado e resistente a óleo revestimento externo para maior proteção contra esmagamento, abrasão, impacto e ambientes agressivos de campos petrolíferos. É a construção foi projetada para aplicações industriais exigentes onde a confiabilidade a longo prazo é crítica.
Sim. O cabo utiliza condutores flexíveis de cobre estanhado Classe 5 e uma estrutura plana reforçada, tornando-o adequado para aplicações que envolvem dobras repetidas, enroladores de cabos, correntes de arrasto e equipamentos móveis para campos petrolíferos.
Sim. O cabo foi projetado para instalações onshore e offshore. Sua jaqueta oferece excelente resistência a óleo, umidade, exposição UV, fluidos de perfuração e produtos químicos industriais comuns, garantindo confiabilidade desempenho em ambientes agressivos.
Oferecemos tamanhos de condutores, números de núcleos e dimensões de cabos personalizados com base nos requisitos do projeto. Nosso a equipe de engenharia pode recomendar a configuração mais adequada de acordo com tensão, corrente, instalação condições e requisitos de aplicação.
Sim. Estão disponíveis serviços de fabricação OEM e personalizados, incluindo tamanho do condutor, número de núcleos, isolamento material, tipo de armadura, material do revestimento externo, comprimento do cabo, cor e identificação específica do cliente.
Cada cabo passa por uma inspeção de qualidade abrangente antes da entrega. Os testes típicos incluem resistência do condutor, resistência de isolamento, testes de resistência de alta tensão, inspeção dimensional, inspeção de integridade de armadura, flexão avaliação de desempenho e inspeção visual de qualidade.
