A acumulação de água é um dos principais desafios que afectam a eficiência e a segurança da mineração. Excesso de água subterrânea, chuvas, e a infiltração subterrânea pode interromper a produção, danificar equipamentos e aumentar os custos operacionais.

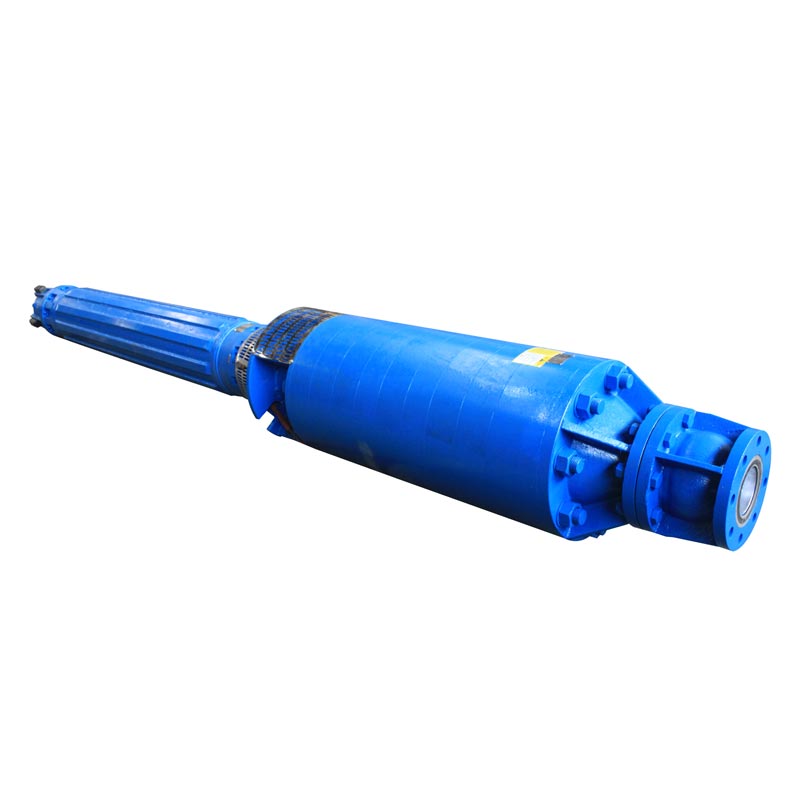

A bomba submersível de drenagem para mineração foi projetada para aplicações pesadas de desidratação de minas, onde operação e longa vida útil são necessárias. Projetado com um sistema hidráulico centrífugo de alto desempenho e robusto tecnologia de motor submersível, fornece remoção estável de água mesmo em minas profundas, grandes minas a céu aberto e ambientes contendo partículas abrasivas.
Desde minas de carvão e cobre até locais de extração de ouro, estanho e diamantes, esta bomba proporciona drenagem confiável desempenho sob condições exigentes.
Quanto menor for a carga na unidade proveniente do empuxo axial e dos sólidos e lodos aspirados, maior será o desempenho operacional. confiabilidade.
Quanto maior for a confiabilidade operacional, maior será a vida útil. Para motobombas submersíveis com HDM que podem ter 10 anos ou mais.
Quanto maior a vida útil e maior a eficiência (até 90% ou mais), menores serão os custos operacionais.
Capacidade de vazão Q: até 6.000 m'/h (26.500 US gpm)
Altura de entrega H: até 1.500 m (5.000 pés)
Pressão p: até 150 bar(2200 Psi)
Velocidade n: até 3600 rpm
Dados de desempenho do motor:
Frequência: 50 Hz/ 60 Hz
Tensão V: até 14.000 volts
Potência do motor P: até 5.000 kW (6.700 HP)
Velocidade n: até 3600 rpm
Temperatura t: até 100 ℃
Materiais: Os materiais são selecionados individualmente de acordo com suas necessidades, incluindo ferro fundido cinzento, ferro dúctil, bronze, bronze de alumínio, aço inoxidável duplex.
(1) A bomba submersível possui um impulsor centrífugo e uma estrutura de palheta guia radial; durante a operação, o líquido é aspirado radialmente e descarregado radialmente;
(2) Esta bomba submersível consiste principalmente no impulsor, anel de vedação, palhetas-guia superiores e inferiores, seções intermediárias superior e inferior, seção de sucção, seção de descarga, eixo da bomba, mancal de impulso superior, luva da palheta-guia e seção de transição intermediária.
(3) A câmara de trabalho da bomba consiste no impulsor, palhetas guia e seções intermediárias. O impulsor, as buchas do mancal e as buchas de aço formam o conjunto do rotor, enquanto os mancais deslizantes são instalados na seção de sucção, na seção de descarga e na seção de transição intermediária para apoiar o conjunto do rotor giratório.
(4) Para equilibrar as forças axiais, os impulsores são dispostos simetricamente: o impulsor superior gira no sentido horário, enquanto o impulsor inferior é instalado na direção oposta. As forças axiais geradas pelos impulsores durante a operação se anulam e qualquer força axial residual é suportada pelo rolamento axial conectado ao motor, prolongando assim a vida útil da unidade.
(5) O rotor é posicionado usando o ressalto radial do acoplamento da bomba para alinhar com o acoplamento da carcaça do mancal do motor e fixado axialmente com parafusos para formar uma conexão rígida.
(1) O motor consiste em estator, rotor, rolamentos guia superior e inferior, rolamentos axiais, base, vedação de extensão do eixo montagem e outros componentes.
(2) A extensão do eixo do motor é vedada com um retentor de óleo reforçado com borracha e um selo mecânico.

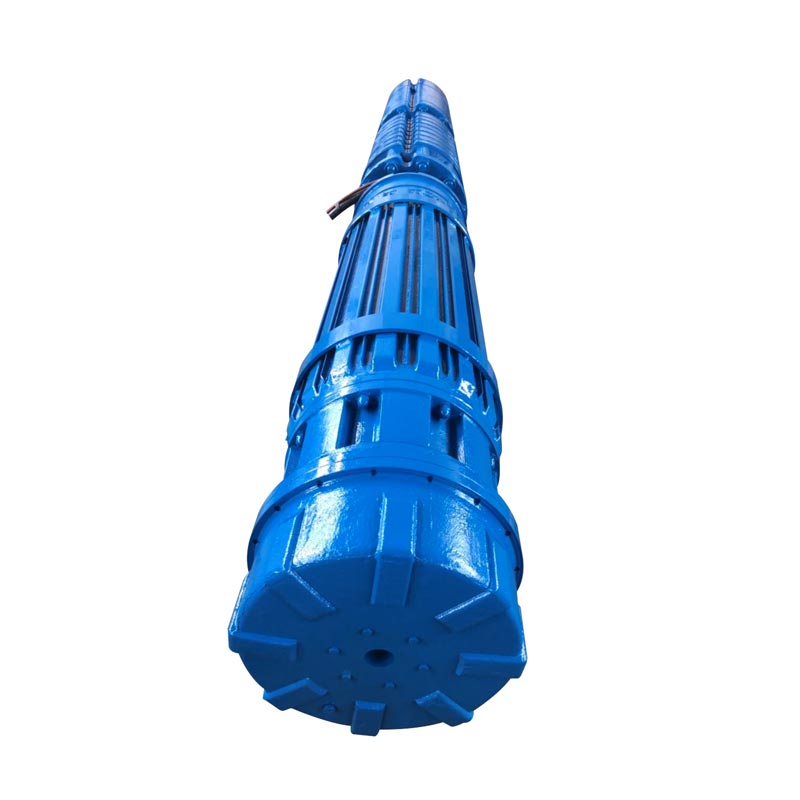

(3) Uma bexiga de expansão de borracha é instalada na parte inferior do motor para equilibrar a pressão entre o motor cavidade interna e a água externa quando ocorrem expansão e contração térmica dentro do motor ou quando o o nível externo da água flutua. A parte inferior do motor é revestida com chapa galvanizada resistente à corrosão metálica.
(4) A superfície externa da carcaça do motor possui aletas de resfriamento e canais de água de resfriamento. Durante a operação, o o interior do motor é preenchido com água, que é circulada pelo impulsor na parte inferior do rotor para garantir temperatura interna uniforme. Ao mesmo tempo, o fluxo de água em alta velocidade sobre a superfície externa do motor se dissipa calor da carcaça, das aletas de resfriamento e das superfícies dos canais de água.
(5) Os enrolamentos do estator do motor utilizam fio isolado de alta tensão e resistente à água, que oferece excelente temperatura propriedades de resistência e isolamento. Os fios do enrolamento são conectados a um cabo de alimentação de alta tensão e resistente à água. Além disso, sensores de temperatura são fixados na superfície das extremidades do enrolamento para monitorar a água temperatura ao seu redor. Os sensores de temperatura são conectados a um cabo de quatro núcleos; ambos os cabos são encaminhados através dos orifícios de saída de cabos na guia superior alojamento do rolamento.
(6) O rotor é do tipo gaiola de esquilo, sendo a gaiola feita de condutores de cobre.
(7) As caixas dos mancais guia superior e inferior são equipadas com casquilhos e um mancal axial é instalado em a extremidade inferior do rotor. O conjunto de mancais de impulso consiste em mancais de impulso superiores e inferiores e um rolamento deslizante placa, que é usada para suportar forças axiais; o rolamento axial superior é do tipo anular segmentado, enquanto o inferior o rolamento axial é um tipo de setor segmentado.
Remoção eficiente de águas subterrâneas de minas subterrâneas de carvão.
Adequado para sistemas de drenagem de mineração de cobre, ouro, estanho e diamante.
Lida com o acúmulo de chuvas e controle de águas subterrâneas em grandes minas.
Configuração de alta pressão para operações subterrâneas profundas.
A bomba foi projetada para água de mina contendo águas subterrâneas, sedimentos e partículas suspensas. Seleção de materiais pode ser personalizado de acordo com as condições da água.
Dependendo da configuração, a bomba pode atingir alturas manométricas de até 1.500 metros, tornando-a adequada para minas profundas aplicações de drenagem.
Os materiais comuns incluem ferro fundido, ferro dúctil, bronze, bronze de alumínio e aço inoxidável duplex. O a seleção depende dos requisitos de corrosão e abrasão.
Sim. O desempenho hidráulico da bomba, a tensão do motor, a potência, os materiais e a configuração podem ser personalizados de acordo com requisitos do projeto.
