Como uma bomba submersível de fluxo axial melhora a transferência de água em alto fluxo?

Esboço do artigo

Para engenheiros, empreiteiros, autoridades municipais, operadores industriais e proprietários de projetos agrícolas, escolher uma bomba de grande fluxo não é simplesmente uma questão de selecionar o maior motor disponível. O sistema de bombeamento deve corresponder à vazão necessária, altura manométrica dinâmica total, qualidade da água, ambiente operacional, estrutura de instalação, fonte de alimentação e ciclo de trabalho esperado.

• Compreender o papel hidráulico do bombeamento de fluxo axial.
• Identifique por que a construção submersível pode simplificar o projeto de estações de bombeamento.
• Avalie a capacidade da bomba de acordo com as condições reais do projeto.
• Reduza os riscos de instalação e manutenção através de um planejamento adequado.
• Escolha materiais, sistemas de proteção e funções de monitoramento adequados.
• Combine a configuração da bomba com a aplicação de transferência de água.

O que é uma bomba submersível de fluxo axial?

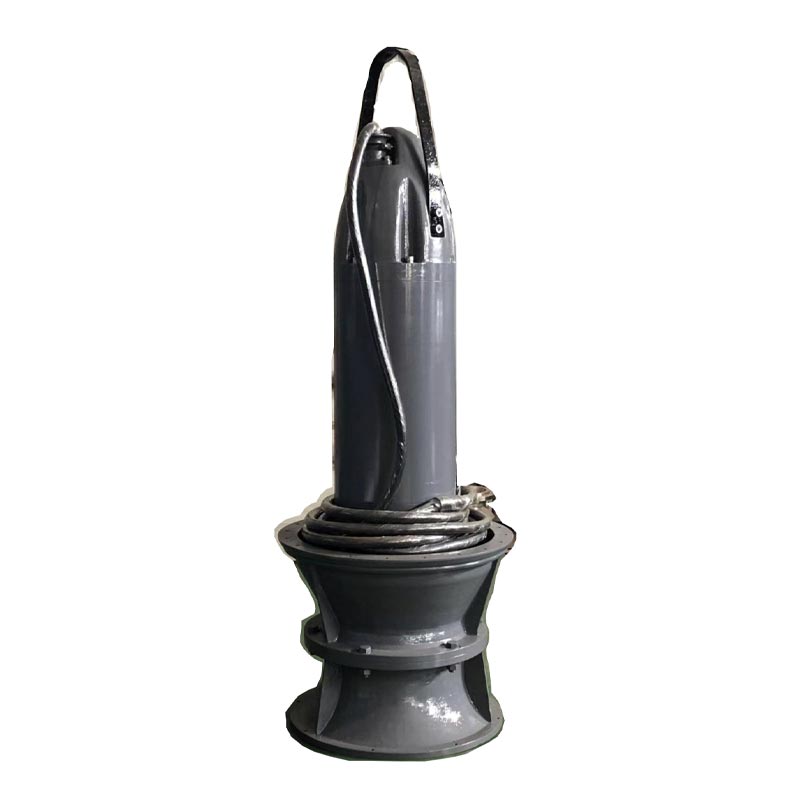

A Bomba de fluxo axial submersívelé uma máquina de bombeamento de alta capacidade projetada principalmente para movimentar grandes quantidades de água através de cabeçotes de elevação relativamente baixos. Ao contrário das bombas centrífugas convencionais que geralmente dependem do movimento radial da água, uma bomba de fluxo axial usa um impulsor do tipo hélice para mover a água substancialmente paralela ao eixo da bomba.

Esta configuração hidráulica torna a tecnologia de fluxo axial particularmente apropriada quando o projeto requer alto fluxo em vez de alta pressão. Exemplos típicos incluem drenagem de enchentes, canais de irrigação, bombeamento de águas pluviais, circulação de água de resfriamento, transferência de água de rios e drenagem municipal.

A palavra “submersível” descreve o arranjo de instalação. A bomba e o motor elétrico são combinados em uma unidade e operam abaixo da superfície da água. Isto elimina muitos dos requisitos de alinhamento mecânico associados aos conjuntos de bombas e motores instalados separadamente.

Equipamentos modernos de fluxo axial submersível podem incorporar motores selados, selos mecânicos, detecção de vazamento, monitoramento de temperatura de enrolamento, monitoramento de temperatura de rolamento e proteção de gabinete de controle. Esses recursos ajudam os operadores a gerenciar equipamentos que operam debaixo d'água, reduzindo a intervenção manual desnecessária.

Como funciona o sistema de bombeamento

O processo operacional começa quando a água entra na entrada da bomba. O motor gira o eixo e o impulsor tipo hélice, gerando força hidráulica axial que move a água através da bomba e para a passagem de descarga.

Como o motor está submerso, a água ao redor pode ajudar na dissipação de calor. Isto é particularmente valioso durante ciclos operacionais longos porque o gerenciamento da temperatura do motor é um fator importante na confiabilidade do equipamento elétrico.

A configuração integrada também elimina a necessidade de um longo eixo exposto entre um motor montado na superfície e uma bomba submersa. Menos componentes externos de transmissão mecânica podem significar menos preocupações relacionadas ao alinhamento e um arranjo de instalação mais compacto.

1. A água entra na zona de entrada:O projeto hidráulico direciona a água em direção ao impulsor giratório.
2. O motor aciona o impulsor:A energia elétrica é convertida em energia mecânica rotacional.
3. O impulsor gera impulso axial:Grandes volumes de água são empurrados através da passagem da bomba.
4. A água se move em direção à descarga:O fluxo é direcionado para o canal de saída, tubulação ou sistema da estação de bombeamento.
5. Os sistemas de proteção monitoram a operação:Os sensores podem identificar vazamentos anormais, condições de temperatura ou outros riscos operacionais.

O desempenho hidráulico real depende da geometria do impulsor, da velocidade de rotação, da configuração das pás, do diâmetro da bomba, das condições da água, da altura manométrica do sistema e do ponto de operação. Portanto, uma bomba deve sempre ser selecionada a partir de dados de desempenho verificados e não apenas da potência do motor.

Principais Componentes e Construção

Uma bomba submersível de fluxo axial confiável é mais do que um impulsor e um motor. Seu desempenho depende da interação entre componentes hidráulicos, proteção elétrica, sistemas de vedação, mancais, cabos e estrutura de suporte da instalação.

Principais vantagens para projetos modernos de bombeamento

Os proprietários dos projetos enfrentam frequentemente os mesmos desafios práticos: espaço de instalação limitado, custos de construção crescentes, níveis de água flutuantes, acesso difícil para manutenção e a necessidade de remover rapidamente grandes quantidades de água. Uma bomba submersível de fluxo axial adequadamente selecionada pode resolver várias dessas preocupações simultaneamente.

1. Alto fluxo em baixa altura manométrica

A configuração do fluxo axial é naturalmente adequada para movimentar grandes volumes onde a altura manométrica necessária é relativamente modesta. Isto o torna uma escolha eficaz para tarefas de drenagem e transferência de água, onde o rendimento é mais importante do que a alta pressão de descarga.

2. Instalação compacta

A bomba e o motor estão integrados em um conjunto submerso. Isto pode reduzir a quantidade de máquinas acima do solo e simplificar o arranjo geral da estação de bombeamento.

3. Instalação mecânica simplificada

Um sistema de bomba convencional pode exigir um alinhamento cuidadoso entre os componentes separados da bomba e do motor. Uma unidade submersível integrada reduz o número de interfaces mecânicas externas que devem ser alinhadas durante a instalação.

4. Resfriamento eficaz do motor

A água circundante fornece um meio substancial de transferência de calor. Motores submersos adequadamente projetados podem, portanto, obter resfriamento eficaz durante operação contínua.

5. Menor ruído operacional

A operação submersa isola naturalmente grande parte do ruído mecânico. Isto pode ser vantajoso para estações de drenagem urbana, instalações subterrâneas e instalações localizadas perto de áreas povoadas.

6. Melhor adaptação aos níveis flutuantes da água

As instalações de controlo de inundações e de drenagem sofrem frequentemente alterações nos níveis da água. As configurações submersíveis podem ser especialmente práticas onde equipamentos convencionais acima da água estariam expostos ao risco de inundação.

7. Requisitos de construção civil potencialmente mais baixos

Um arranjo de bomba compacto pode reduzir o espaço estrutural necessário para determinadas estações de bombeamento. As economias reais na construção dependem da geometria do projeto, do projeto civil, do arranjo de descarga e das condições locais de instalação.

Aplicações Típicas

A versatilidade do bombeamento de fluxo axial torna esta tecnologia útil em projetos de gestão de água municipais, industriais, agrícolas e ambientais.

A adequação da aplicação deve sempre ser confirmada em relação às características reais do líquido. Temperatura, pH, sólidos suspensos, componentes corrosivos, detritos e outros contaminantes podem influenciar a seleção do material e a confiabilidade operacional.

Fatores-chave para seleção de bombas

Selecionar uma bomba exclusivamente de acordo com a vazão necessária é uma das causas mais comuns de mau desempenho do sistema. O ambiente hidráulico e operacional completo deve ser avaliado antes de finalizar a especificação.

Os cálculos hidráulicos devem considerar a curva real do sistema em vez de confiar em valores nominais. O melhor ponto de operação é geralmente aquele em que a bomba pode fornecer a operação necessária sem estrangulamento excessivo, operação instável, vibração ou consumo desnecessário de energia.

Bomba de fluxo axial submersível vs. unidades de bomba convencionais

Os sistemas de bombeamento submersíveis e convencionais podem fornecer transferência confiável de água quando projetados adequadamente. A diferença está principalmente na forma como o equipamento é instalado e como o motor, a bomba, o resfriamento e a infraestrutura de suporte são organizados.

A escolha correta depende do site. Uma bomba convencional pode permanecer preferível onde predominam o fácil acesso à superfície, altura manométrica muito alta ou requisitos específicos do processo. Uma configuração de fluxo axial submersível torna-se especialmente atraente quando alto fluxo, baixa altura manométrica, construção compacta e níveis de água flutuantes são requisitos centrais do projeto.

Considerações de instalação

A instalação adequada é essencial porque mesmo uma bomba bem projetada pode sofrer de baixo desempenho se o arranjo de admissão ou sistema de descarga estiver configurado incorretamente.

1. Inspecione a câmara de instalação:Remova detritos de construção e objetos estranhos que possam entrar na bomba.
2. Verifique a geometria de admissão:A entrada deve fornecer fluxo estável e razoavelmente uniforme para a bomba.
3. Confirme a submersão mínima:A bomba deve operar no nível de água especificado pelo fabricante.
4. Proteja o cabo de alimentação:Evite curvas acentuadas, abrasão, movimentos descontrolados e danos mecânicos.
5. Use equipamento de elevação apropriado:As unidades submersíveis podem ser pesadas, portanto os pontos e equipamentos de elevação devem ser classificados corretamente.
6. Verifique a proteção elétrica:Confirme o aterramento, proteção contra sobrecarga, monitoramento de vazamento e funções de controle antes da inicialização.
7. Verifique as condições de rotação e comissionamento:Siga o procedimento de comissionamento do fabricante antes de colocar a bomba em funcionamento normal.

O design da admissão merece atenção especial. Condições de entrada inadequadas podem criar vórtices, carregamento irregular, turbulência ou arrastamento excessivo de ar e detritos. Estas condições podem reduzir o desempenho hidráulico e aumentar a vibração ou o desgaste.

Práticas de Manutenção e Confiabilidade

Os equipamentos submersíveis são projetados para ambientes exigentes, mas a operação submersa não significa que a manutenção possa ser ignorada. A inspeção preventiva ainda é necessária para proteger o isolamento elétrico, vedações, rolamentos, componentes hidráulicos e cabos.

Um programa prático de manutenção deve incluir:

• Verificação do estado do isolamento do motor de acordo com o procedimento de manutenção do fabricante.
• Inspecionar o cabo de alimentação quanto a cortes, abrasão ou deterioração.
• Monitoramento de sinais de detecção de vazamento e condição do selo mecânico.
• Verificação do enrolamento do motor e tendências de temperatura dos rolamentos.
• Inspecionar as pás do impulsor quanto a erosão, corrosão, incrustações ou danos físicos.
• Verificação de vibração anormal, ruído, consumo de corrente e alterações no fluxo.
• Inspecionar telas de admissão e remover detritos acumulados.
• Revisão de registros operacionais para identificar deterioração gradual do desempenho.

O monitoramento do desempenho é particularmente valioso para grandes instalações. Um aumento gradual no consumo de energia acompanhado por uma diminuição do fluxo pode indicar incrustações hidráulicas, danos no impulsor, aumento da resistência do sistema ou operação fora do ponto de funcionamento pretendido.

Problemas operacionais e soluções comuns

Por que considerar JINAOTE?

JINAOTEconcentra-se em soluções de bombeamento submersível para aplicações onde a transferência de alto volume de água, instalação compacta e operação submersa confiável são importantes. Sua oferta de bombas de fluxo axial submersíveis está posicionada para ambientes exigentes de gerenciamento de água, como drenagem municipal, controle de enchentes, irrigação, sistemas de água industrial, drenagem de mineração, projetos de estaleiros e aplicações de água relacionadas à energia.

A abordagem do produto combina a bomba e o motor em um conjunto submerso integrado. Dependendo da configuração e dos requisitos do projeto, os recursos de proteção podem incluir construção de motor selado, arranjos de vedação mecânica, detecção de vazamento, monitoramento da temperatura do enrolamento e monitoramento da temperatura do rolamento.

A JINAOTE também distingue entre requisitos de fluxo axial e fluxo misto. As configurações de fluxo axial são geralmente apropriadas para tarefas de alto fluxo e baixa altura manométrica, enquanto projetos de fluxo misto podem ser considerados quando o projeto requer maior capacidade de altura manométrica e diferentes características hidráulicas.

Para a aquisição de projetos, o ponto de partida mais útil não é simplesmente solicitar um modelo de bomba. Em vez disso, forneça ao fornecedor a vazão, altura manométrica, temperatura do líquido, qualidade da água, conteúdo de sólidos, profundidade de instalação, fonte de alimentação, cronograma de operação e arranjo de instalação necessários. Esta informação permite ao fornecedor avaliar o serviço hidráulico e recomendar uma configuração mais adequada.

Perguntas frequentes

1. Para que é usada principalmente uma bomba submersível de fluxo axial?

É usado principalmente para movimentar grandes volumes de água em quedas relativamente baixas. As aplicações comuns incluem controle de enchentes, drenagem municipal, irrigação, transferência de água industrial, circulação de água de resfriamento, drenagem de mineração e estações de bombeamento de rios ou lagos.

2. Qual é a principal diferença entre bombas de fluxo axial e bombas de fluxo misto?

Uma bomba de fluxo axial move principalmente a água paralelamente ao eixo e geralmente é otimizada para alto fluxo e baixa altura manométrica. Uma bomba de fluxo misto combina características hidráulicas axiais e radiais e pode fornecer maior capacidade de altura manométrica em aplicações adequadas.

3. Uma bomba submersível de fluxo axial pode operar continuamente debaixo d’água?

Sim, as unidades submersíveis adequadamente projetadas destinam-se à operação submersa. No entanto, a operação contínua deve permanecer dentro dos limites de nível de água, temperatura, elétricos, hidráulicos e ambientais especificados pelo fabricante.

4. Por que o resfriamento do motor é importante em uma bomba submersível?

Os motores elétricos geram calor durante a operação. Como o motor está submerso, a água circundante pode proporcionar uma transferência de calor eficaz. Manter as condições de submersão e operação exigidas é, portanto, importante para a confiabilidade térmica.

5. Quais condições da água devem ser verificadas antes de selecionar a bomba?

No mínimo, avalie a temperatura do líquido, pH, sólidos suspensos, densidade, componentes corrosivos, partículas abrasivas, fibras e detritos. Esses fatores influenciam o desempenho hidráulico, a seleção do material, a vida útil da vedação e os requisitos de manutenção.

6. Uma bomba submersível requer um motor separado?

Não. Uma das características definidoras de uma unidade de bombeamento submersível é que o motor e a bomba estão integrados em um único conjunto. Isto pode simplificar a instalação mecânica em comparação com uma bomba e um motor montados separadamente.

7. Como manter a eficiência da bomba ao longo do tempo?

Inspeção regular, monitoramento de desempenho, limpeza de admissão, inspeção do impulsor, testes elétricos, verificações de vedação e monitoramento de vibração ou temperatura podem ajudar a identificar a deterioração antes que se torne uma falha grave.

8. Uma bomba submersível de fluxo axial é adequada para projetos de controle de enchentes?

Sim. A transferência de água de alto volume e baixa altura manométrica é um caso de uso típico para bombeamento de fluxo axial. O arranjo submerso também pode ser prático em locais onde os níveis de água flutuam significativamente e os equipamentos montados na superfície exigiriam proteção adicional.

9. Como deve ser selecionado o modelo correto de bomba?

Comece com a vazão necessária e a altura manométrica total e, em seguida, avalie as propriedades do líquido, a profundidade da instalação, o ciclo operacional, a fonte de alimentação, as condições de admissão e os requisitos de controle. A seleção final deve ser baseada nos dados de desempenho verificados pelo fabricante e nos cálculos específicos do projeto.

10. Que informações devem ser fornecidas ao solicitar um orçamento?

Forneça o fluxo necessário, altura manométrica, características do líquido, temperatura da água, níveis mínimo e máximo de água, método de instalação, alimentação elétrica, horas de operação e quaisquer requisitos especiais de monitoramento ou materiais. Informações detalhadas melhoram a precisão da seleção e cotação de equipamentos.

Conclusão

A Bomba de fluxo axial submersívelé uma solução prática para projetos que necessitam transferir grandes quantidades de água sem exigir altas alturas de descarga. Sua configuração integrada de bomba e motor pode simplificar a instalação, reduzir a área ocupada pelo equipamento, suportar o resfriamento eficaz do motor e fornecer uma abordagem robusta para ambientes desafiadores de drenagem e transferência de água.

Os melhores resultados, entretanto, dependem de uma engenharia correta. A vazão, a altura manométrica total, as condições de admissão, a qualidade da água, a temperatura operacional, a alimentação elétrica, a submersão e o ciclo de trabalho devem ser considerados antes da seleção do equipamento. A instalação adequada e a manutenção preventiva são igualmente importantes para manter o desempenho hidráulico e a confiabilidade a longo prazo.

Para drenagem municipal, controle de enchentes, irrigação, transferência de água industrial, drenagem de mineração, sistemas de resfriamento de água ou outras aplicações de grande fluxo,JINAOTEpode fornecer soluções de bombas de fluxo axial submersíveis adaptadas aos requisitos do projeto. Compartilhe seu fluxo, altura manométrica, condições da água, detalhes de instalação e requisitos operacionais com a equipe técnica para identificar uma configuração adequada e evitar erros de seleção dispendiosos.
