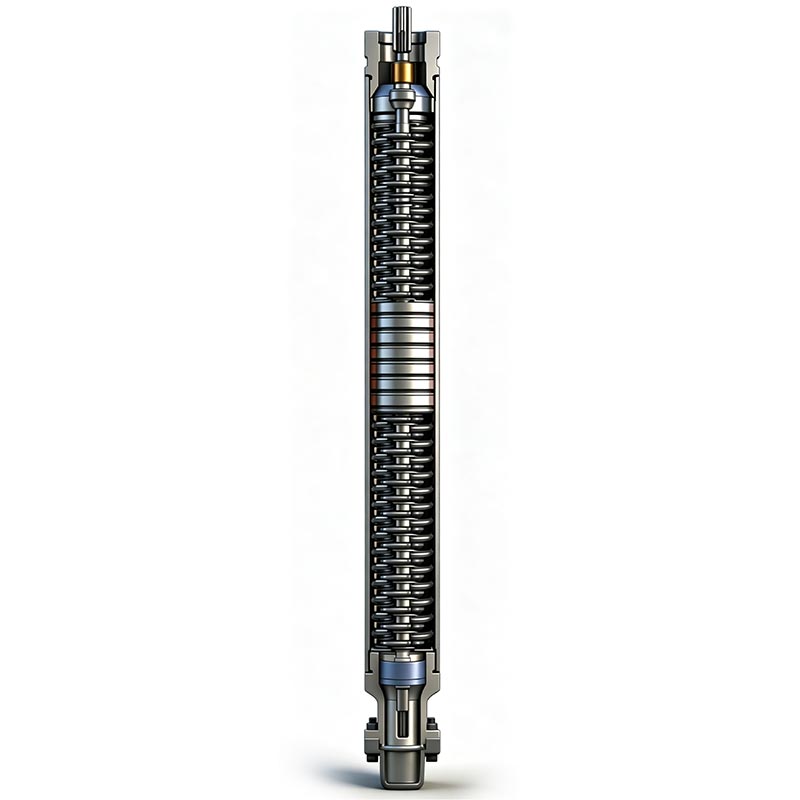

Uma bomba elétrica submersível (ESP) é um dispositivo de elevação artificial de fundo de poço usado para melhorar a produtividade de poços de petróleo. É usado principalmente em poços de petróleo de profundidade média, poços de petróleo com alto corte de água, poços de petróleo pesado e poços de produção offshore campos de petróleo. O sistema consiste em componentes principais, como um motor submersível, um protetor, um separador gás-líquido, e uma bomba centrífuga multiestágio. O motor aciona a unidade da bomba para girar em alta velocidade, levantando continuamente petróleo bruto do poço para a superfície.
Em comparação com os métodos tradicionais de recuperação mecânica de petróleo, os ESPs oferecem vantagens como uma ampla faixa de deslocamento, adaptabilidade a ambientes de poços profundos, superfície menor e forte capacidade de operação contínua. Eles pode ser personalizado de acordo com a profundidade do poço, tamanho do revestimento, viscosidade do petróleo bruto, conteúdo de gás e ambiente corrosivo, fornecendo uma solução confiável de elevação artificial para produção estável de campos petrolíferos a longo prazo.
O sistema ESP é instalado abaixo do nível do fluido do poço de petróleo e fornece energia ao motor submersível de fundo de poço por meio de um gabinete de controle de superfície.
O motor submersível aciona uma bomba centrífuga de vários estágios para girar;
O fluido do poço entra no corpo da bomba através da entrada;
Os impulsores de vários estágios aumentam progressivamente a pressão;
Uma mistura de petróleo bruto, gás natural e água de formação é transportada para o gasoduto de superfície;
Um protetor isola o fluido do poço do óleo lubrificante interno do motor, garantindo uma operação estável a longo prazo do motor.
O ESP aumenta a capacidade de produção através da pressurização contínua no fundo do poço, tornando-o particularmente adequado para poços de petróleo com pressão natural insuficiente ou aqueles que requerem maior eficiência de recuperação.
O estágio da bomba é feito de liga de aço resistente à corrosão e usinado em CNC de precisão para garantir fluxo suave e alta eficiência.
O motor submersível utiliza materiais de isolamento resistentes a altas temperaturas, garantindo uma operação estável mesmo em ambientes de fundo de poço de alta temperatura. O protetor usa óleo de isolamento especial para prevenir eficazmente o petróleo bruto, salmoura e gás entrem nos componentes do motor.

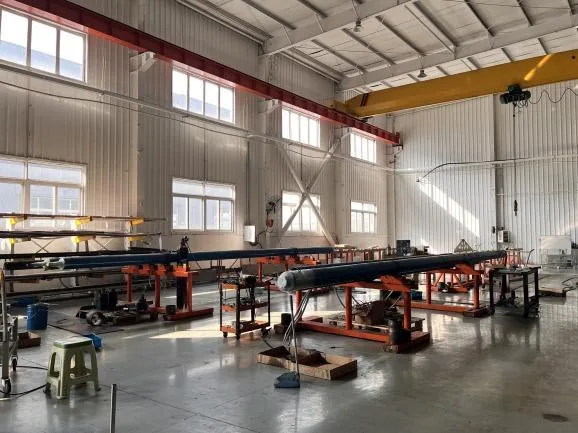

Todos os componentes críticos passam por revestimento anticorrosivo e tratamento de vedação. Nossa linha de montagem automatizada garante correspondência precisa de cada componente. Cada bomba elétrica submersível para poços de petróleo acabados passa por um completo teste de simulação de fundo de poço antes da entrega.
O ESP pode ser aplicado a: poços profundos, poços direcionais, poços de plataformas offshore, poços de petróleo com alto corte de água, petróleo pesado poços de recuperação térmica e pequenos poços de revestimento.
O projeto da bomba centrífuga multiestágio proporciona capacidade de elevação contínua e estável, oferecendo melhor produção eficiência em poços de petróleo de alta produção em comparação com equipamentos de bombeamento tradicionais.
Toda a unidade de bomba é instalada no fundo do poço: reduzindo a pegada do equipamento de superfície, diminuindo o ruído operacional e tornando-o adequado para ambientes com espaço limitado, como plataformas offshore.
Para reservatórios contendo enxofre, com alto teor de sal e de alta temperatura, materiais de liga de aço e aço inoxidável, juntamente com com revestimentos anticorrosivos, pode ser usado para melhorar a confiabilidade do equipamento a longo prazo.
| Tipo | Série | Diâmetro máximo (mm) |
| Bombear | 338 | 86 |
| Protetor | 338 | 86 |
| Motor | 375 | 95.25 |
| Tipo | Série | Diâmetro máximo (mm) |
| Bombear | 400 | 101.6 |
| Protetor | 400 | 10.1.6 |
| Motor | 456 | 115.82 |
| Tipo | Série | Diâmetro máximo (mm) |
| Bombear | 513/538/562 | 130,3/136,7/143 |
| Protetor | 513 | 130.3 |
| Motor | 540/562 | 138/143 |
| Tipo | Série | Diâmetro máximo (mm) |
| Bombear | 675 | 171.45 |
| Protetor | 675 | 171.45 |
| Motor | 738 | 187.45 |
| Tipo | Série | Diâmetro máximo (mm) |
| Bombear | 862 | 219 |
| Protetor | 675 | 171.45 |
| Motor | 738 | 187.45 |
A seleção de um ESP não se baseia simplesmente na potência; requer consideração abrangente do seguinte:
1. Profundidade do Poço: Quanto mais profundo o poço, maior será a altura manométrica e maior será a potência necessária.
2. Requisitos de produção: Determine o número de estágios da bomba e deslocamento com base na meta de produção diária.
3. Propriedades do petróleo bruto: Incluindo viscosidade do petróleo bruto, teor de areia, corte de água e proporção gás-óleo.
4. Condições do poço: Incluindo tamanho do revestimento, temperatura, ambiente corrosivo e ângulo de inclinação do poço. Ao combinar de forma abrangente esses parâmetros, os riscos de sobrecarga do ESP, bloqueio de gás e falha precoce podem ser reduzidos.
Bombas elétricas submersíveis para poços de petróleo são amplamente utilizadas em:
Desenvolvimento de campo petrolífero onshore
Produção de petróleo em plataforma offshore
Produção de poços profundos de petróleo
Reservatórios com alto corte de água
Projetos de recuperação térmica de óleo pesado
Poços direcionais e horizontais
Eles são particularmente adequados para projetos de campos petrolíferos que exigem produção contínua de longo prazo e alta produção diária.
Este ESP segue padrões de dimensão API unificados, combinando perfeitamente com acessórios de suporte, incluindo cabo plano ESP, conjunto de vedação de cabeça de poço, gabinete de controle de frequência variável, tela de fundo de poço e medidor de vazão. Interface padrão realiza montagem rápida no local, simplifica a instalação e posterior manutenção de inspeção, reduz a conclusão do poço ciclo de construção.
Durante a produção, os principais componentes passam por testes abrangentes:
Teste de composição química de matérias-primas
Testes de usinagem de precisão CNC
Teste de balanceamento dinâmico de rotor
Teste de desempenho de isolamento do motor
Teste de pressão da unidade de bomba
Teste de desempenho de vedação
Testes completos de simulação de operação da máquina
Todos os sistemas ESP passam por verificação de desempenho antes de saírem da fábrica para garantir que atendam aos requisitos operacionais de longo prazo do campo petrolífero.
A1: É usado principalmente para poços de petróleo profundos, poços de petróleo pesado e poços de produção offshore. Ele fornece estável elevação artificial de alto fluxo em revestimentos estreitos e ambientes de fundo de poço de alta temperatura.
A2: Os principais componentes de fluxo e transmissão adotam material de liga anti-enxofre com revestimento anticorrosivo. O embutido O protetor isola o fluido corrosivo para proteger o núcleo do motor, alcançando operação subterrânea de longo prazo.
A3: Sim. Nós fornecemos bomba submersível elétrica OEM profissional para serviço de poço de petróleo, personalizando estágios da bomba, potência do motor e graus anticorrosivos de acordo com a profundidade do poço, viscosidade bruta e composição da água de formação.
Somos especializados na fabricação de equipamentos de elevação artificial para campos petrolíferos, fornecendo soluções completas de configuração ESP adaptado às diversas condições do poço.
Nossas vantagens incluem:
Suporte para diferentes tamanhos de carcaça
Fornecendo sistemas completos, incluindo bombas, motores e protetores
Suporte para materiais personalizados resistentes à corrosão
Atendendo às necessidades de aplicações em campos petrolíferos onshore e offshore
Oferecendo serviços de fabricação OEM
Um sistema abrangente de fornecimento de peças de reposição
Testes de desempenho completos antes do envio
Desde a seleção de equipamentos e correspondência de sistemas até suporte de manutenção pós-venda, fornecemos ESP estável e confiável soluções para clientes de petróleo e gás em todo o mundo.
