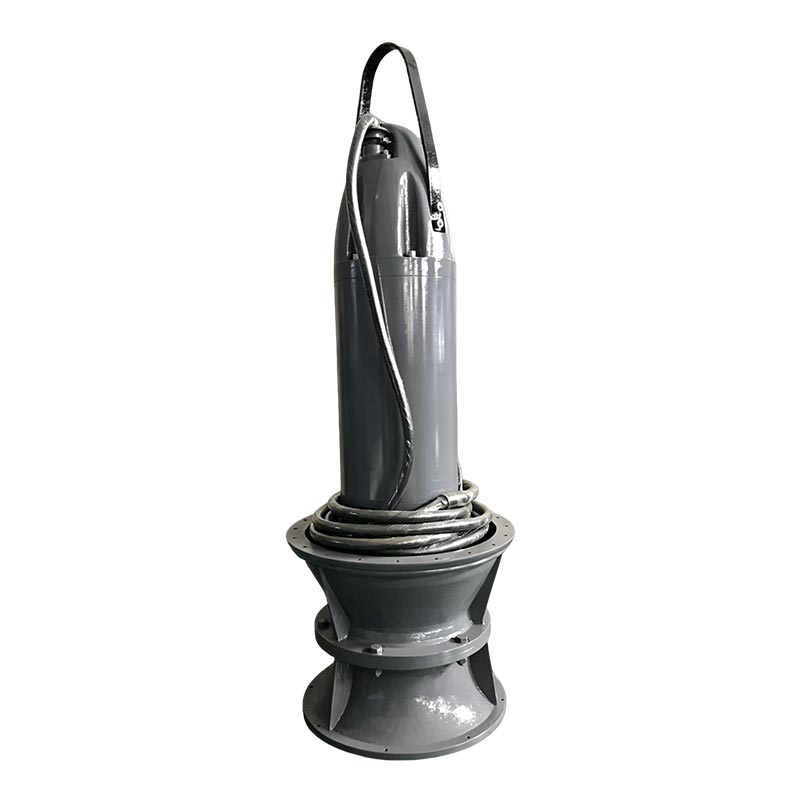

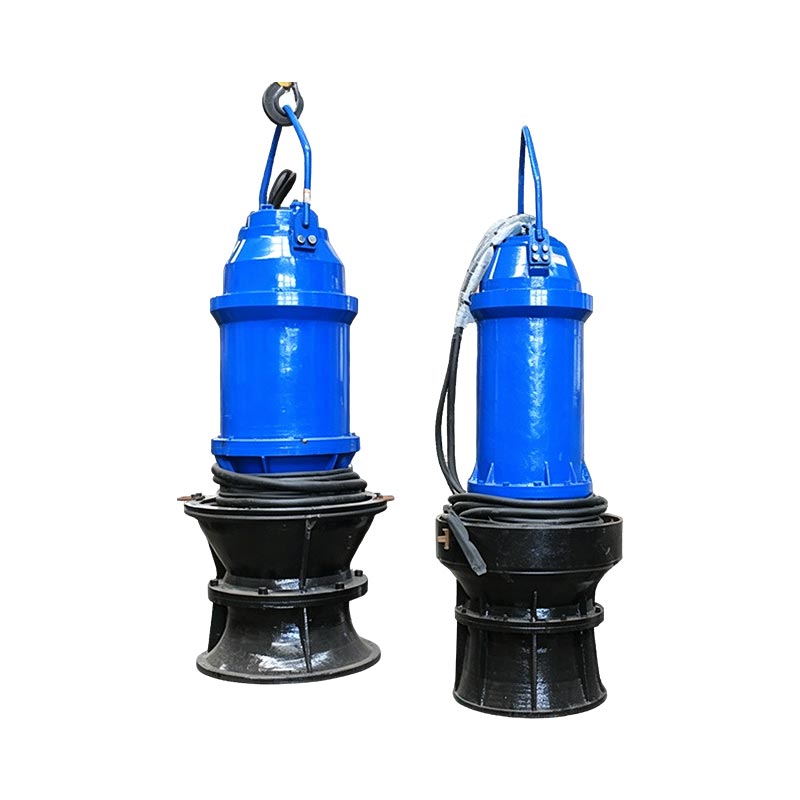

Bomba submersível de fluxo axial para irrigação

A bomba submersível de fluxo axial para irrigação foi projetada para aplicações de transferência de água de grande volume exigindo alta capacidade de fluxo e baixa altura manométrica operacional.

Projetada com motor submersível integrado e estrutura de bomba, esta série oferece uma solução prática para sistemas de irrigação agrícola, estações de captação de água de rios, projetos de drenagem de inundações e serviços municipais de abastecimento de água. gestão instalações onde é necessária uma transferência contínua e confiável de água.

Comparado com sistemas convencionais de bomba de fluxo axial instalados a seco, o design submersível simplifica a instalação, reduz os requisitos de construção de estações de bombeamento e melhora a estabilidade operacional em ambientes com flutuações níveis de água.

Estrutura do Produto e Princípio Operacional

O motor é posicionado acima da seção da bomba e a unidade completa opera submersa em água.

As principais características estruturais incluem:
• Configuração integrada de bomba-motor
• Lâminas do impulsor ajustáveis
• Motor submersível totalmente fechado
• Sistema de vedação mecânica
• Sistema de proteção de monitoramento automático

Quando visto do lado da entrada, o impulsor gira no sentido anti-horário.

O design do impulsor ajustável permite que a bomba mantenha um desempenho eficiente sob diferentes condições operacionais. condições, tornando-o adequado para aplicações com requisitos de vazão variáveis.

Por que escolher uma bomba submersível de fluxo axial para irrigação?

1. Projetado para condições de alto fluxo e baixa pressão

As bombas de fluxo axial são projetadas especificamente para aplicações onde uma grande quantidade de água precisa ser movida com requisitos de pressão relativamente baixos.

As aplicações típicas incluem:
• Canais de irrigação agrícola
• Sistemas de captação de água de rios
• Transferência de água do reservatório
• Estações de bombeamento para controle de enchentes

2. Projeto de estação de bombeamento que economiza espaço

As estações de bombeamento tradicionais geralmente exigem:
• Instalação separada do motor
• Grandes salas de equipamentos
• Trabalho complexo de alinhamento

A estrutura submersível integrada permite que a unidade da bomba opere diretamente debaixo d’água, reduzindo requisitos de construção e tornando-o adequado para locais com espaço limitado.

3. Operação estável sob níveis variáveis ​​de água

Para projectos de irrigação e controlo de cheias, os níveis de água podem mudar significativamente.

O projeto do motor submersível fornece:
• Resfriamento eficaz do motor
• Ruído operacional reduzido
• Operação contínua confiável

Guia de seleção das séries QZB e QHB

A escolha do tipo correto de bomba depende principalmente dos requisitos de vazão, condições de altura manométrica e ambiente de aplicação.

Selecione Bomba de fluxo axial QZB quando:

É necessária uma transferência de grande volume de água A cabeça de bombeamento é relativamente baixa É necessária operação contínua de irrigação ou drenagem

Selecione Bomba de fluxo misto QHB quando:

É necessário um desempenho superior da cabeça O nível da água muda significativamente É necessária uma melhor adaptabilidade hidráulica

Guia de seleção de modelo de bomba

A série QZB está disponível em vários tamanhos para atender a diferentes requisitos de projetos.

Exemplo: 700QZB-100

Gama de modelos disponíveis

Os modelos disponíveis incluem

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, etc.

Principais Aplicações e Ambientes Operacionais

As bombas submersíveis de fluxo axial QZB e QHB são amplamente aplicáveis para uso em instalações industriais e de mineração, estaleiros navais, sistemas urbanos de abastecimento de água e drenagem, irrigação agrícola e abastecimento de água para usinas de energia e drenagem sistemas.

A bomba submersível de fluxo axial QZB é adequada para aplicações que exigem baixa altura manométrica e altas vazões; o QHB A bomba submersível de fluxo misto apresenta alta eficiência e excelente resistência à cavitação, tornando-a adequada para aplicações com flutuações significativas no nível da água e requisitos de altura manométrica relativamente elevados.

Esses produtos são projetados para lidar com água bruta ou águas residuais levemente contaminadas, com temperatura máxima de líquido de 50°C, uma faixa de pH de 4 a 10, uma proporção volumétrica de sólidos suspensos abaixo de 2% e uma gravidade específica inferior a 1,2 × 10³kg/m². A utilização destes produtos é a solução mais eficaz para a proteção contra inundações de motores de centrais elétricas em ribeirinho e áreas à beira de lagos onde os níveis de água flutuam significativamente.

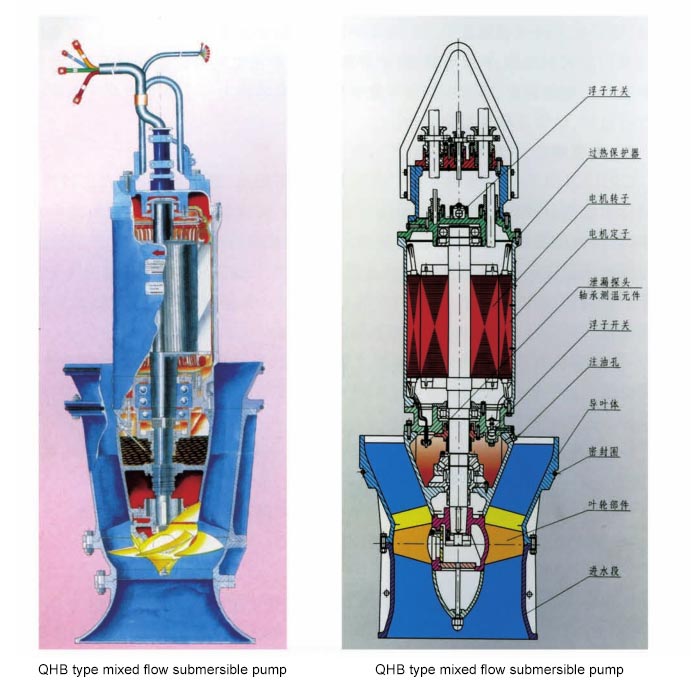

Descrição da estrutura do produto

O motor da Bomba Submersível de Fluxo Axial para Irrigação está localizado acima da bomba. O motor submersível possui um tipo seco projeto com isolamento Classe F, selos mecânicos e auxiliares confiáveis e está equipado com dispositivos de proteção contra vazamento e contra aumento de temperatura nos enrolamentos internos e mancais.

Ele vem com um gabinete de controle, garantindo uma operação segura e confiável. A bomba é adequada para uma ampla gama de água qualidades e condições ambientais, possui pás de impulsor ajustáveis e opera em uma ampla gama de condições de operação.

Quando visto da entrada, o impulsor gira no sentido anti-horário.

Perguntas frequentes

Qual é a diferença entre uma bomba de fluxo axial e uma bomba de fluxo misto?

As bombas de fluxo axial são projetadas para vazões muito altas e condições de baixa altura manométrica, enquanto as bombas de fluxo misto fornecem melhor desempenho quando são necessárias alturas manométricas mais altas e condições operacionais variáveis.

Uma bomba submersível de fluxo axial pode ser usada para irrigação de água de rio?

Sim. A série QZB é adequada para transferência de água bruta de rios, reservatórios e canais de irrigação quando o a água contém partículas suspensas limitadas.

Por que escolher uma bomba submersível de fluxo axial para irrigação em vez de uma estação de bombeamento tradicional?

A estrutura submersa integrada reduz os requisitos de instalação, melhora o resfriamento do motor, reduz o ruído e permite instalação flexível em locais com espaço limitado.

Que informações são necessárias antes de selecionar uma bomba?

Os clientes devem fornecer:
Taxa de fluxo necessária
Cabeça da bomba
Condições da fonte de água
Método de instalação
Requisitos de fonte de alimentação
Nossos engenheiros podem recomendar um modelo de bomba adequado com base nas condições do projeto.
