As bombas submersíveis de poço profundo da série A5QJ da nossa empresa são projetadas para extração de águas subterrâneas de profundidades poços, bem como projetos de captação de água de rios, reservatórios e canais. Amplamente aplicado na irrigação de terras agrícolas, abastecimento doméstico de água para pessoas e gado em áreas montanhosas, também está disponível para drenagem nas cidades, fábricas, ferrovias, minas e canteiros de obras.
1.Estrutura integrada de motor e bomba, operação submersível subaquática com alta segurança e confiabilidade.
2.Não há requisitos especiais para revestimento de poço; o tubo ascendente só precisa suportar a pressão de trabalho correspondente.
3. Fácil instalação, operação e manutenção, pequena ocupação de espaço; não é necessária a construção de uma casa de bombas.
4.Estrutura compacta e baixo consumo de matéria-prima.
| Item | Especificação |
| Tipo de bomba | Bomba submersível vertical para poço profundo |
| Estrutura | Bomba Centrífuga Multiestágio |
| Tipo de motor | Motor Submersível Assíncrono Trifásico |
| Tensão nominal | 380V/660V |
| Freqüência | 50Hz |
| Faixa de fluxo | Personalizado |
| Alcance da cabeça | Até 900 m |
| Tipo de instalação | Instalação vertical |
| Método de resfriamento | Resfriamento de motor cheio de água |
| Temperatura média | ≤20℃ |
| Faixa de PH | 6,5–8,5 |
| Conteúdo de partículas sólidas | ≤0,01% |
Fonte de alimentação CA trifásica: frequência de 50 Hz, tensão nominal de 380 V ou 660 V (tolerância permitida ± 5%).
1. Conteúdo de partículas sólidas em massa ≤ 0,01%.
O valor 2.PH do líquido bombeado varia de 6,5 a 8,5.
3.Temperatura média ≤ 20℃.
4. A entrada da bomba submersível de poço profundo para irrigação deve estar pelo menos 1 m abaixo do nível dinâmico da água; a profundidade máxima de submersão é de 70 m sob nível estático da água; a parte inferior da bomba mantém uma folga mínima de 1m do fundo do poço.
5. Invólucro bem reto com parede interna lisa e sem deslocamento do invólucro.

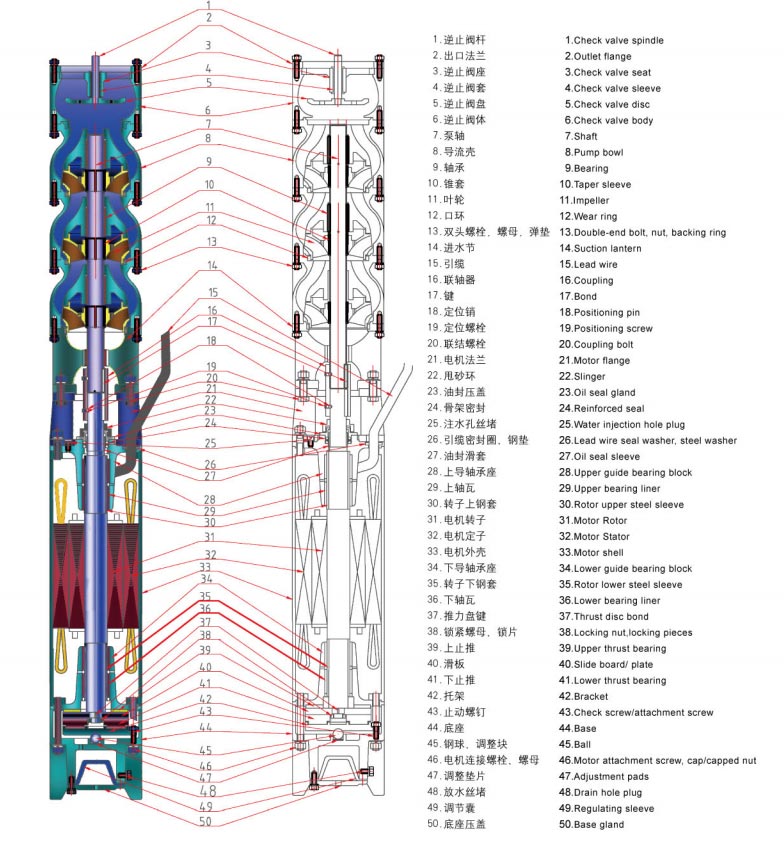

1. A bomba submersível para poço profundo para irrigação consiste em um motor assíncrono trifásico submersível e um corpo de bomba. O motor é acoplado diretamente à unidade de bomba superior. A vedação confiável do eixo instalada no eixo superior do motor evita vazamento cruzado entre a água de resfriamento do motor interno e o meio bombeado, garantindo uma operação estável a longo prazo.
2. A bomba é do tipo centrífuga vertical de múltiplos estágios de sucção única; o motor correspondente é do tipo úmido vertical cheio de água motor assíncrono submersível, conectado através de acoplamento tipo barril.
3. O enrolamento do motor adota fio magnético à prova d'água PE com bainha de náilon; a cavidade do motor é preenchida com água limpa e doce.
4. Rolamentos guia lubrificados com água são usados no motor. O rolamento axial na parte inferior do motor suporta axial bidirecional impulso da bomba. A versão de cabeça alta equipa almofadas de impulso em forma de leque de cobre contendo níquel combinadas com importados Placas deslizantes Phylos para suporte de carga axial.
5. Um componente de rolamento de força axial extra é instalado entre a bomba e o motor em modelos de alta elevação, altura máxima a 900m.
1.Encha a cavidade do motor com água limpa e doce antes da inicialização; drene toda a água interna para armazenamento no inverno para evitar rachaduras pelo gelo.
2. Teste regularmente a resistência de isolamento da unidade, o valor não deve ser inferior a 0,5 MΩ.
3.Período de garantia padrão: 1 ano em operação normal.
Exemplo: QJ80-100-37
| Código | Significado |
| Q | Tipo Submersível |
| J | Aplicação em poço profundo |
| 80 | Fluxo Nominal: 80 m³/h |
| 100 | Cabeça nominal: 100 m |
| 37 | Potência do motor: 37 kW |
Antes de selecionar um modelo de bomba, os clientes devem confirmar as seguintes informações:
Determine a produção de água necessária de acordo com a área de irrigação e a demanda de água.
Calcule a altura de elevação necessária, incluindo:
• Profundidade do poço
• Distância de elevação vertical
• Perda de pressão na tubulação
• Requisitos de pressão de água terminal
Selecione um diâmetro de bomba adequado ao revestimento do poço existente.
Confirme a tensão, frequência e capacidade elétrica disponível.
Verifique a temperatura da água, o valor do PH e o conteúdo de partículas sólidas.
Fornecer esses parâmetros ajuda a garantir que a bomba selecionada forneça o desempenho esperado.
| Fenômenos de falha | Razões | Soluções |
| Cabeça inacessível, sem absorção de água ou descarga insuficiente de água. | 1. O nível dinâmico da água cai abaixo do mínimo permitido. nível dinâmico da água; 2. Quebra no tubo de elevação articulação; 3.Rotação reversa do motor; 4. Diminuição da tensão; 5.Água bloqueada entrada; 6. Acoplador danificado. |
1. Aumente o estágio da bomba e o tubo de elevação, para aumentar a profundidade do poço; 2.Reparar quebra; 3. Substitua o fio conector; 4.Verifique a tensão; 5.Entrada de água de lavagem; 6.Substitua o acoplador. |
| O motor não funciona na inicialização, com zumbido. | 1. Apreensão de rolamento; 2. Funcionamento monofásico do motor. |
1.Examinar e reparar peças danificadas; 2.Verifique o fio de conexão e encontre falha de fase. |
| Balanço excessivo do ponteiro do amperímetro | 1. O nível de água dinâmico cai para a entrada de absorção; 2. O nível dinâmico da água cai abaixo do permitido nível mínimo de água dinâmico; |
1.Reduza a descarga de água e aumente a profundidade de submersão. |
| Vibração violenta da unidade | 1. O fuso da bomba está dobrado; 2. O desgaste na peça do rolamento da unidade é muito grande; 3. Muito intenso acelerador; 4. Acoplador danificado. |
1.Calibrar o fuso; 2.Substitua o rolamento; 3.Ampliar a válvula gaveta; 4.Substitua o acoplador. |
| Queda no fluxo | 1. Desgaste no uso do anel; 2.Entrada de água bloqueada; 3. Vazamento na junta entre tubos de elevação ou conchas. |
1.Reparar ou substituir peças desgastadas; 2.Entrada de água de lavagem; 3.Verifique a peça de conexão. |
| Diminuição repentina na resistência de isolamento | 1. Má qualidade do conector do cabo do motor; 2. Isolamento danificado da fiação do rotor do motor; 3. Desgastado cabo. |
1. Reconecte o conector do cabo; 2. Reparar a fiação do motor; 3. Reparar danos. |
| Aumento no consumo de energia (a indicação do amperímetro excede a nominal valor) |
1. Impulsor de rolamento desgastado; 2.Inter contato do motor após o desgaste do rolamento; 3. Abrasão entre o impulsor e a carcaça. |
1.Examinar e reparar a bomba; 2.Examinar e reparar o motor; 3.Controle o fluxo e verifique o empuxo do motor rolamento. |
Uma bomba submersível para poços profundos é usada principalmente para extrair água subterrânea de poços profundos e fornecer água para irrigação, uso doméstico, aplicações industriais e outros projetos de transferência de água.
Sim. A série ATQJ foi projetada para irrigação de terras agrícolas, sistemas de aspersão, irrigação de estufas e outros aplicações agrícolas de abastecimento de água.
Os clientes devem fornecer:
• Taxa de fluxo necessária
• Cabeça da bomba
• Profundidade do poço
• Diâmetro do poço
• Informações sobre fontes de água
• Requisitos de fonte de alimentação
Sim. A bomba AOTE pode personalizar os parâmetros da bomba, incluindo vazão, altura manométrica, potência do motor, tensão e materiais de acordo com requisitos do projeto.
A profundidade de instalação permitida depende do modelo selecionado e das condições de operação. Modelos de cabeça alta podem alcançar levantando cabeças de até 900 metros.
Recomenda-se verificações regulares da resistência do isolamento, condição do cabo, corrente operacional e saída de água para manter desempenho estável.
AOTE é especializada na fabricação de bombas há muitos anos, fornecendo bombas submersíveis para poços profundos para aplicações agrícolas, industriais e municipais. Com capacidade de engenharia experiente e fabricação flexível processos, oferecemos suporte a modelos padrão, bem como soluções de bombas personalizadas para diferentes projetos de abastecimento de água.
