Resumo do artigo:UmGabinete de controle elétricoé a plataforma central elétrica e de controle que conecta distribuição de energia, componentes de automação, dispositivos de proteção, sistemas de monitoramento e equipamentos de campo. Um gabinete adequadamente projetado pode melhorar a segurança operacional, simplificar a manutenção, proteger componentes elétricos sensíveis e fornecer controle mais estável de máquinas industriais. Este artigo explica a estrutura, os princípios de funcionamento, os principais componentes, os fatores de seleção, as considerações de instalação, as práticas de manutenção e as opções de personalização que ajudam os usuários industriais a escolher um gabinete de controle elétrico adequado para aplicações exigentes.
Índice
- O que é um gabinete de controle elétrico?
- Por que um gabinete de controle elétrico é importante?
- Quais componentes estão dentro de um gabinete de controle elétrico?
- Como funciona um gabinete de controle elétrico?
- Como você deve selecionar um gabinete de controle elétrico?
- Quais fatores de projeto afetam o desempenho do gabinete?
- Onde os gabinetes de controle elétrico são usados?
- Por que a personalização é importante para gabinetes de controle industrial?
- Como você pode manter um gabinete de controle elétrico?
- Lista de verificação de seleção do gabinete de controle elétrico
- Por que trabalhar com a Aote Tianjin Pump Co., Ltd.?
- Perguntas frequentes
- Conclusão

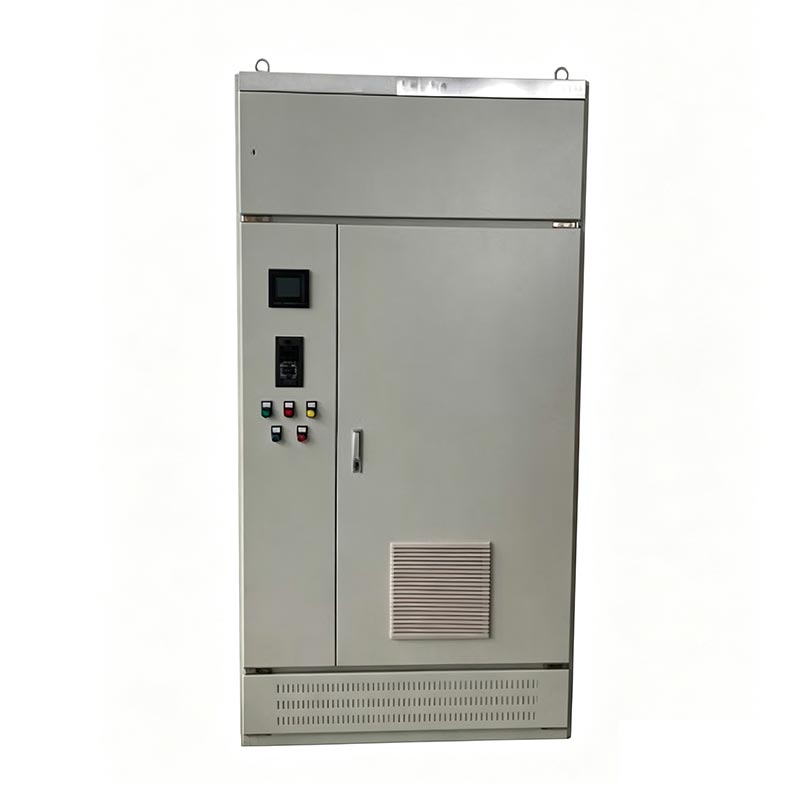

O que é um gabinete de controle elétrico?
UmGabinete de controle elétricoé um conjunto fechado usado para abrigar componentes elétricos, eletrônicos, de proteção, controle e comunicação para equipamentos industriais e sistemas automatizados. Em vez de instalar dispositivos elétricos individuais em toda a instalação, um gabinete de controle organiza as principais funções de controle em um gabinete protegido.
Dependendo da aplicação, um gabinete pode conter disjuntores, contatores, relés, dispositivos de proteção de motores, controladores lógicos programáveis (CLPs), inversores de frequência variáveis (VFDs), blocos de terminais, fontes de alimentação, instrumentos de monitoramento, módulos de comunicação, interruptores, equipamentos de refrigeração e outros componentes elétricos.
O gabinete atua essencialmente como centro de controle entre a energia elétrica recebida, o sistema de controle e o equipamento que executa o trabalho real. Em sistemas de bombas, por exemplo, o gabinete pode receber sinais de sensores de pressão, sensores de nível de líquido, medidores de vazão ou outros dispositivos de campo e então controlar os motores das bombas de acordo com as condições operacionais programadas.
Um gabinete de alta qualidade é, portanto, mais do que um gabinete de metal. É uma solução de engenharia integrada que deve considerar a segurança elétrica, os requisitos de carga, as condições ambientais, o gerenciamento de calor, a organização da fiação, a acessibilidade e a manutenção futura.
Por que um gabinete de controle elétrico é importante?
As máquinas industriais frequentemente operam continuamente e sob condições exigentes. Instalações elétricas não controladas podem criar riscos desnecessários, incluindo superaquecimento, curtos-circuitos, falhas na fiação, difícil solução de problemas e tempo de inatividade não planejado. Um gabinete de controle elétrico adequadamente projetado aborda esses desafios, trazendo funções elétricas e de automação essenciais para um sistema estruturado.
- Proteção elétrica melhorada:Os dispositivos de proteção podem desconectar circuitos defeituosos antes que os danos se espalhem para outros equipamentos.
- Controle centralizado:Os operadores podem gerenciar diversas cargas elétricas e máquinas a partir de um ponto de controle claramente organizado.
- Melhor gerenciamento de fiação:Terminais, roteamento de cabos e etiquetas adequados facilitam a solução de problemas.
- Proteção do equipamento:O gabinete ajuda a proteger os componentes internos contra poeira, umidade, contato acidental e outras influências ambientais quando especificado corretamente.
- Capacidade de automação:PLCs, sensores, VFDs e dispositivos de comunicação podem ser integrados em uma arquitetura de controle coordenada.
- Eficiência de manutenção:Os técnicos podem inspecionar e fazer manutenção em componentes elétricos sem procurar em instalações dispersas.
- Escalabilidade:Um gabinete cuidadosamente planejado pode fornecer espaço e capacidade de conexão para modificações futuras.
Para instalações onde bombas, motores, ventiladores, compressores, transportadores ou equipamentos de processamento são essenciais para a produção, o controle elétrico confiável pode ter influência direta na continuidade operacional.
Quais componentes estão dentro de um gabinete de controle elétrico?
A configuração exata depende do equipamento e da estratégia de controle. Um pequeno gabinete de controle de motor pode conter apenas vários dispositivos de proteção e comutação, enquanto um gabinete de automação sofisticado pode integrar dezenas de componentes elétricos e eletrônicos.
| Componente | Função Primária | Benefício típico |
|---|---|---|
| Disjuntor | Protege circuitos contra corrente excessiva e falhas | Melhora a segurança elétrica |
| Contator | Comuta motores e outras cargas elétricas | Permite comutação remota confiável |
| CLP | Executa lógica de controle programada | Suporta automação e sequenciamento |
| VFD | Controla a velocidade do motor e as características operacionais | Melhora o controle do processo e o gerenciamento de energia |
| Relé | Fornece funções de comutação e interface de sinal | Simplifica a lógica de controle |
| Bloco Terminal | Conecta a fiação de campo com circuitos internos | Torna a fiação mais fácil de identificar e fazer manutenção |
| Fonte de energia | Converte a energia de entrada na tensão de controle necessária | Fornece potência de controle estável |
| Dispositivo de resfriamento ou ventilação | Gerencia o calor interno | Ajuda a prevenir o estresse térmico |
A seleção de componentes nunca deve ser baseada apenas no preço de compra. As classificações elétricas, as condições de operação, a compatibilidade, os requisitos de proteção, o ciclo de trabalho esperado e a capacidade de manutenção precisam ser considerados.
Como funciona um gabinete de controle elétrico?
O princípio operacional é baseado na interação coordenada entre distribuição de energia, lógica de controle, proteção e feedback de campo.
Primeiro, a energia elétrica entra no gabinete através da conexão de entrada designada. Um dispositivo de proteção principal fornece isolamento e proteção contra sobrecorrente. A energia é então distribuída para circuitos individuais de acordo com o projeto do sistema.
Os componentes de controle processam sinais de sensores, interruptores, interfaces de operação ou sistemas de controle automatizados. Quando condições predeterminadas são atendidas, o sistema de controle envia comandos para contatores, relés, VFDs, válvulas, motores ou outros equipamentos conectados.
Por exemplo, numa instalação de bomba automatizada, um sensor de nível pode detectar que o nível da água atingiu um ponto predefinido. O PLC pode interpretar este sinal e emitir um comando de partida para a bomba apropriada. Se a pressão, temperatura, sobrecarga ou outro parâmetro monitorado exceder um limite especificado, o sistema de controle poderá parar o equipamento ou ativar um alarme.
Este processo de circuito fechado pode ser resumido como:
- A energia entra no gabinete.
- Dispositivos de proteção distribuem e protegem circuitos elétricos.
- Sensores e dispositivos de campo fornecem informações operacionais.
- O PLC ou sistema de controle avalia os sinais recebidos.
- Os dispositivos de controle executam os comandos necessários.
- Os sinais de feedback confirmam o status operacional.
- As funções de proteção respondem a condições anormais.
Esta arquitetura permite que processos industriais complexos operem com maior consistência e menos dependência de intervenção manual.
Como você deve selecionar um gabinete de controle elétrico?
A seleção do gabinete certo começa com a compreensão da aplicação completa, em vez de simplesmente escolher um gabinete com base no tamanho físico. Os requisitos elétricos e mecânicos devem ser avaliados em conjunto.
1. Determine a carga elétrica.
Identifique a tensão de alimentação, frequência, carga total conectada, classificações do motor, corrente de partida, tensão de controle e número de circuitos. Capacidade elétrica insuficiente pode resultar em superaquecimento e operação não confiável.
2. Defina os requisitos de controle.
Determine se a aplicação requer controle manual, sequenciamento automático, controle PLC, operação VFD, monitoramento remoto, funções de alarme ou comunicação com um sistema de controle de nível superior.
3. Avalie o meio ambiente.
Temperatura, umidade, poeira, exposição à água, substâncias corrosivas, vibração e local de instalação podem influenciar a seleção do gabinete e o gerenciamento térmico interno.
4. Considere os requisitos de controle do motor.
Motores grandes podem exigir métodos de partida dedicados, proteção contra sobrecarga, soft starters ou VFDs. O gabinete deve fornecer capacidade elétrica e dissipação de calor adequadas para a arquitetura de controle do motor selecionada.
5. Planeje o acesso para manutenção.
Os componentes devem ser organizados de forma lógica para que os técnicos possam identificá-los, testá-los, substituí-los e inspecioná-los com eficiência. Um gabinete que seja tecnicamente funcional, mas de difícil manutenção, pode aumentar os custos operacionais a longo prazo.
6. Permita uma capacidade de expansão razoável.
Os sistemas industriais mudam frequentemente após a instalação. Fornecer terminais sobressalentes apropriados, capacidade elétrica, espaço físico e opções de entrada de cabos pode facilitar consideravelmente modificações futuras.
Quais fatores de projeto afetam o desempenho do gabinete?
Um bom design de gabinete requer atenção a detalhes que podem não ser óbvios do lado de fora. A disposição interna, a geração de calor, o roteamento de cabos, o aterramento e a separação de componentes podem influenciar a confiabilidade.
| Fator de projeto | Problema potencial se ignorado | Abordagem recomendada |
|---|---|---|
| Dissipação de Calor | Superaquecimento dos componentes e vida útil reduzida | Calcule a carga de calor e forneça ventilação ou resfriamento adequado |
| Roteamento de cabos | Solução de problemas difícil e interferência de sinal | Fiação separada de alimentação e controle quando apropriado |
| Aterramento | Preocupações com segurança e interferência elétrica | Use um arranjo de aterramento adequadamente projetado |
| Espaçamento de Componentes | Acúmulo de calor e manutenção difícil | Mantenha espaços apropriados e acesso para serviço |
| Proteção Ambiental | Poeira ou umidade entrando no gabinete | Selecione um gabinete adequado para o ambiente de instalação |
Outra consideração importante é a compatibilidade eletromagnética. VFDs e outros dispositivos eletrônicos de potência podem gerar ruído elétrico. O gerenciamento adequado de cabos, aterramento, blindagem e separação física podem ajudar a reduzir a interferência com sinais de controle sensíveis.
Onde os gabinetes de controle elétrico são usados?
Os gabinetes de controle elétrico são usados em uma ampla gama de aplicações industriais e comerciais. Sua configuração muda de acordo com o equipamento que está sendo controlado.
- Sistemas de abastecimento de água e bombeamento
- Instalações de tratamento de águas residuais
- Equipamentos de processo industrial
- Sistemas HVAC e automação predial
- Linhas de produção de fabricação
- Sistemas transportadores
- Sistemas de ventilação industrial
- Estações de bombeamento de reforço
- Sistemas de proteção contra incêndio e gestão de água
- Equipamento de irrigação agrícola
- Infraestrutura de energia e utilidades
- Máquinas automatizadas e equipamentos de produção
Em aplicações de bombeamento, o gabinete pode coordenar múltiplas bombas, sensores de pressão, sensores de nível, válvulas, alarmes e funções de comunicação. Isto torna possível construir uma solução de controle completa em vez de simplesmente ligar e desligar o motor da bomba.
Por que a personalização é importante para gabinetes de controle industrial?
Não existe uma configuração universal de gabinete de controle elétrico adequada para todas as instalações industriais. Duas instalações podem usar motores semelhantes, mas têm requisitos de controle muito diferentes devido a diferenças na pressão operacional, na demanda de vazão, na configuração do sensor, na fonte de alimentação, nas condições ambientais ou na arquitetura de automação.
A personalização permite que o gabinete seja desenvolvido em torno do equipamento e do processo operacional reais. Dependendo do projeto, a customização pode envolver:
- Dimensões do gabinete e configuração do gabinete
- Especificações de energia de entrada
- Número e classificação de motores controlados
- Requisitos de seleção e programação do PLC
- Integração VFD ou soft-start
- Conexões de sensores e instrumentos
- Controles do operador local
- Sistemas de alarme e indicação
- Monitoramento remoto e interfaces de comunicação
- Arranjos de entrada de cabos
- Soluções de refrigeração e ventilação
- Marcas de componentes e arquitetura elétrica
Para projetos internacionais, as equipes de engenharia também devem confirmar se o projeto elétrico, as classificações dos componentes, a construção do gabinete, as práticas de fiação, a rotulagem e os procedimentos de teste são apropriados para o mercado de destino e os requisitos do projeto.
Como você pode manter um gabinete de controle elétrico?
A manutenção preventiva é essencial porque as falhas elétricas são muitas vezes mais fáceis e menos dispendiosas de resolver antes de se tornarem falhas graves. A manutenção deve sempre ser realizada por pessoal qualificado, utilizando procedimentos de segurança elétrica apropriados.
- Inspecione o gabinete:Verifique se há corrosão, danos físicos, portas soltas, vedações danificadas e sinais de entrada de umidade ou poeira.
- Verifique as conexões elétricas:Inspecione os terminais, a fiação e as conexões acessíveis quanto a folgas, descoloração ou superaquecimento.
- Monitorar temperatura:Procure calor excessivo em torno de unidades, contatores, fontes de alimentação e outros componentes de alta carga.
- Inspecione o equipamento de refrigeração:Limpe filtros, ventiladores, aberturas de ventilação e trocadores de calor conforme necessário.
- Verifique a condição do componente:Substitua relés, contatores, fusíveis, indicadores ou outros componentes danificados de acordo com as recomendações do fabricante.
- Revise os alarmes:Investigue alarmes recorrentes de sobrecarga, temperatura, comunicação ou falha em vez de redefini-los repetidamente.
- Verifique a rotulagem:Certifique-se de que os fios, terminais, disjuntores e componentes permaneçam claramente identificáveis.
- Revise os parâmetros de backup e controle:Onde forem usados dispositivos programáveis, mantenha registros apropriados de configurações e programas.
Os intervalos de manutenção devem ser determinados de acordo com o ambiente operacional, a criticidade do equipamento, as recomendações do fabricante e os procedimentos de segurança aplicáveis.
Lista de verificação de seleção do gabinete de controle elétrico
Antes de encomendar ou projetar um gabinete, os compradores podem usar a lista de verificação a seguir para reduzir o risco de selecionar uma configuração inadequada.
| Exigência | Perguntas para confirmar |
|---|---|
| Fonte de energia | Quais são as condições de tensão, frequência, fase e curto-circuito disponíveis? |
| Carregar | Quantos motores ou cargas elétricas serão controlados? |
| Controle Motor | É necessária partida direta, estrela-triângulo, partida suave ou controle de velocidade variável? |
| Automação | É necessário um PLC, IHM, monitoramento remoto ou interface de comunicação? |
| Ambiente | O gabinete ficará exposto ao calor, umidade, poeira, produtos químicos, vibração ou condições externas? |
| Manutenção | Os técnicos podem acessar e identificar com segurança os componentes internos? |
| Expansão | É necessária capacidade adicional para futuros equipamentos ou sensores? |
Por que trabalhar com a Aote Tianjin Pump Co., Ltd.?
Bomba Aote Tianjin Co., Ltd.fornece soluções de gabinete de controle elétrico projetadas para suportar aplicações de bombeamento e controle industrial. Como o gabinete de controle está intimamente conectado ao desempenho das bombas e equipamentos relacionados, a integração adequada é essencial para alcançar uma operação confiável.
Para um sistema de bombeamento, uma solução de controle adequada não deve ser tratada como uma caixa elétrica isolada. O gabinete precisa corresponder às características do motor, aos requisitos operacionais da bomba, aos sinais dos sensores, às funções de proteção, à lógica de controle e ao ambiente de instalação do cliente.
Uma abordagem orientada a projetos pode ajudar os clientes a resolver questões práticas como:
- Coordenação de múltiplas bombas em um sistema de controle
- Gerenciando condições de partida e parada automáticas
- Integração de pressão, nível, fluxo e outros sinais de sensores
- Fornecendo sobrecarga do motor e proteção elétrica
- Suporta operação de bomba de velocidade variável quando necessário
- Melhorando o monitoramento centralizado e o controle do operador
- Adaptação da configuração do gabinete aos requisitos específicos do projeto
Ao selecionar um fornecedor, os clientes devem fornecer informações detalhadas sobre a fonte de alimentação, classificações do motor, quantidade de bombas, método de controle, sensores, ambiente de instalação, requisitos de comunicação e padrões de projeto aplicáveis. Esses detalhes permitem que a solução de controle seja configurada de acordo com a aplicação real, em vez de depender de um arranjo padrão inadequado.
Perguntas frequentes
Q1: Qual é o objetivo principal de um gabinete de controle elétrico?
Um gabinete de controle elétrico centraliza a distribuição elétrica, proteção de equipamentos, lógica de controle, monitoramento e funções de automação. Ele fornece uma interface organizada entre a fonte de alimentação, sistema de controle, sensores e equipamentos industriais.
Q2: Um gabinete de controle elétrico pode controlar várias bombas?
Sim. Um gabinete adequadamente projetado pode controlar múltiplas bombas usando contatores, dispositivos de proteção de motores, VFDs, PLCs, relés e outros componentes. A configuração exata depende do número e das classificações das bombas e da sequência operacional necessária.
Q3: Um gabinete de controle elétrico requer um PLC?
Nem todo gabinete requer um PLC. Sistemas simples podem usar interruptores, relés, contatores e dispositivos de proteção, enquanto aplicações mais avançadas se beneficiam do controle baseado em CLP para sequenciamento, monitoramento, alarmes, comunicação e automação.
Q4: Um gabinete de controle pode ser instalado ao ar livre?
Sim, desde que o gabinete, o sistema de resfriamento, os componentes elétricos, as entradas de cabos e a proteção ambiental sejam selecionados adequadamente para as condições externas. Exposição climática, umidade, variação de temperatura, poeira e luz solar direta devem ser consideradas durante o projeto.
Q5: Por que um gabinete de controle elétrico precisa de resfriamento?
Os componentes elétricos geram calor durante a operação. Inversores, fontes de alimentação, contatores e outros dispositivos de alta carga podem produzir energia térmica significativa. Se o calor não for gerenciado adequadamente, a temperatura dos componentes poderá aumentar e afetar a confiabilidade e a vida útil.
P6: Que informações devo fornecer ao solicitar um gabinete personalizado?
Informações úteis incluem tensão de alimentação, frequência, fase, quantidade e potência do motor, especificações da bomba, requisitos de controle, tipos de sensores, requisitos de comunicação, local de instalação, condições ambientais, dimensões do gabinete, se especificado, e quaisquer requisitos elétricos específicos do projeto.
Q7: Com que frequência um gabinete de controle elétrico deve ser inspecionado?
A frequência da inspeção depende das condições operacionais, da criticidade do equipamento, da exposição ambiental, das recomendações do fabricante e dos procedimentos de segurança aplicáveis. Gabinetes em ambientes empoeirados, úmidos, corrosivos ou de alta temperatura podem exigir inspeções mais frequentes do que gabinetes instalados em instalações internas limpas.
Q8: Um gabinete de controle elétrico pode suportar monitoramento remoto?
Sim. Dependendo da arquitetura do sistema, CLPs, módulos de comunicação, IHMs, redes industriais e outras interfaces podem ser integrados para fornecer monitoramento remoto de status, alarmes, dados operacionais e funções de controle.
Q9: Por que a personalização do gabinete é preferível à escolha de um gabinete genérico?
A personalização permite que a arquitetura elétrica, as classificações dos componentes, a lógica de controle, a configuração do gabinete, o resfriamento, a fiação e as funções de comunicação correspondam à aplicação real. Isto pode melhorar a capacidade de manutenção e evitar componentes desnecessários ou capacidade insuficiente.
Conclusão
UmGabinete de controle elétricoé uma parte crítica da automação industrial moderna porque reúne funções de distribuição de energia, proteção, controle, monitoramento e comunicação em um sistema organizado. O gabinete certo pode tornar o equipamento industrial mais fácil de operar, monitorar, proteger e manter.
A melhor solução depende de mais do que as dimensões do gabinete. Carga elétrica, características do motor, lógica de controle, condições ambientais, gerenciamento térmico, organização da fiação, requisitos de proteção, funções de comunicação e expansão futura devem ser avaliados antes de finalizar o projeto.
Para estações de bombeamento e aplicações de gerenciamento de água, a relação entre a bomba, o motor, os sensores, a lógica de controle e o gabinete de controle elétrico é especialmente importante. Uma solução devidamente integrada pode ajudar os operadores a obter uma operação automática confiável e, ao mesmo tempo, tornar o monitoramento e a manutenção do sistema mais gerenciáveis.
Se você estiver planejando um novo sistema de bombeamento, atualizando um sistema de controle existente ou procurando um gabinete de controle elétrico personalizado que corresponda ao seu equipamento,Bomba Aote Tianjin Co., Ltd.pode fornecer suporte orientado a aplicativos. Compartilhe seus requisitos elétricos e de controle com a equipe de engenharia para discutir uma configuração adequada eContate-nospara uma solução personalizada de gabinete de controle elétrico.
