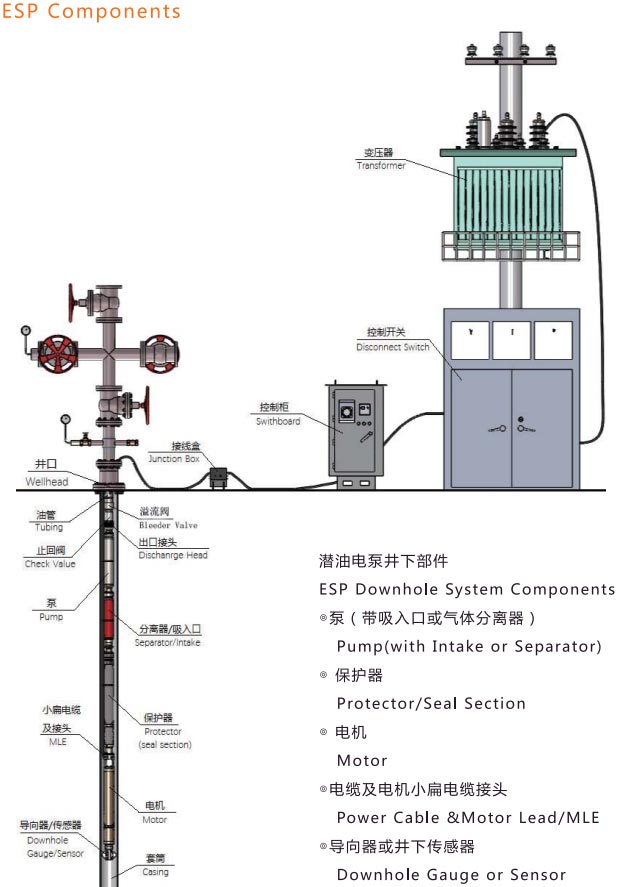

As partes principais da bomba geotérmica submersível de pequeno diâmetro: Bomba centrífuga/entrada/separador de gás/submersível extensão/descarga do cabo do motor/protetor/motor.
A bomba geotérmica submersível de pequeno diâmetro é especialmente desenvolvida para poços geotérmicos e poços de alta temperatura subterrâneo projetos de extração de água que exigem dimensões de instalação compactas e operação contínua.
Ao contrário das bombas submersíveis convencionais, os poços geotérmicos muitas vezes envolvem desafios como: Diâmetro limitado do poço, Circulação de água em alta temperatura, Operação contínua a longo prazo, Condições difíceis de manutenção, Ambientes subterrâneos corrosivos
O sistema ESP de pequeno diâmetro Aote integra uma bomba centrífuga de vários estágios, separador de gás, protetor e alta temperatura motor submersível para fornecer uma solução completa para elevação de fluidos em poços profundos.
O diâmetro padrão da bomba varia de 3,38 polegadas a 8,75 polegadas, tornando-a adequada para poços geotérmicos estreitos e aplicações em campos petrolíferos. Dependendo das condições do poço, configurações personalizadas estão disponíveis para diferentes fluxos taxas, alturas de elevação e requisitos de temperatura.

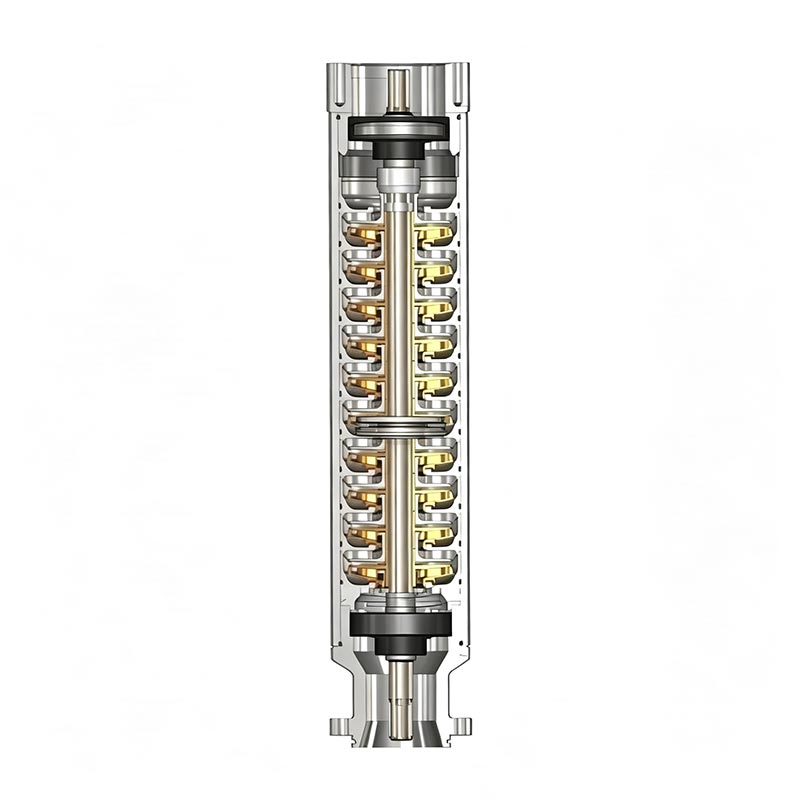

O número de estágios da bomba é determinado pela elevação necessária. Cada estágio consiste em um impulsor flutuante conectado a o eixo de transmissão monel-k500 e um difusor estacionário direcionando o fluxo do fluido. A força axial do impulsor é feito de material resistente ao desgaste. Para reduzir a força axial, a estrutura do impulsor e do difusor é projetada por tipo flutuante. A carga axial restante e o peso morto do eixo da bomba são mantidos pelo mancal de encosto protetor.
É a porta de sucção para o fluido do poço que entra na bomba centrífuga submersível. Enquanto isso, o gás livre pode ser separado antes de fluir para a bomba centrífuga submersível, portanto, o efeito do gás de alívio na unidade da bomba.

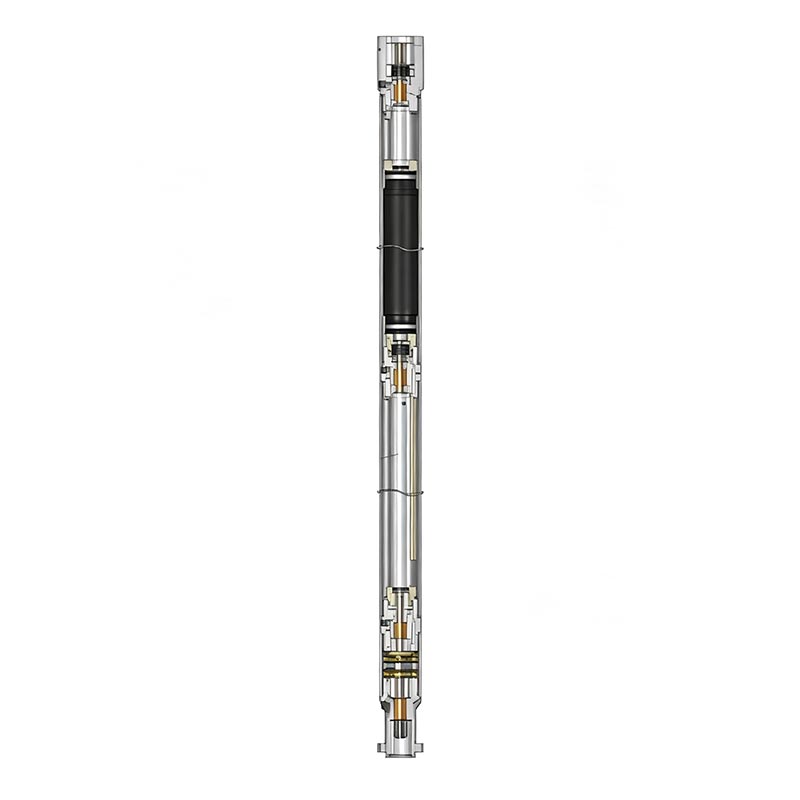

Cada seção contém múltiplas câmaras de barreira redundantes para aumentar a confiabilidade. As câmaras de barreira estão disponíveis em tipos de labirinto e bolsa. O eixo do protetor geralmente usa material Monel-k500. Existem seis vedações faciais mecânicas isso. O rolamento axial usado na seção de vedação possui alta capacidade de desvio. podemos oferecer diferentes tipos e seções de vedação em série para adaptar as condições individuais do poço.

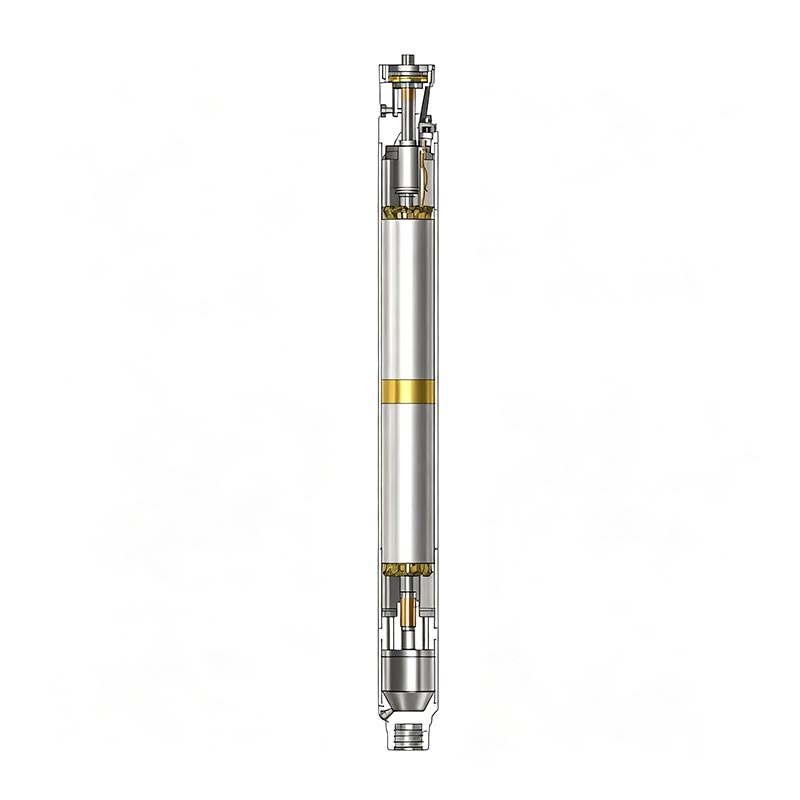

O motor submersível é o poder de acionar a bomba centrífuga multiestágio. É uma gaiola de esquilo trifásica bipolar motor assíncrono.
Consiste principalmente em estator, rotador e sistema de ciclo de óleo, etc. Devido ao motor submersível é limitado pelo poço diâmetro e temperatura ambiente. Sua aparência é longa e fina. O comprimento máximo pode chegar a 10m. Está cheio com um óleo superdielétrico de alta resistência para lubrificação e condutividade térmica.
O estado de funcionamento do motor submersível é pendurado na vertical. Seu rolamento de impulso superior carrega a força axial e o peso morto do rotor O calor gerado pelo motor é transmitido ao bem fluido através da carcaça do motor.
Usado para extrair água subterrânea quente para:
• Aquecimento urbano
• Sistemas de aquecimento predial
• Aplicações de aquecimento industrial
Fornece circulação contínua de água quente para usinas geotérmicas.
Adequado para poços de petróleo que exigem sistemas ESP compactos para produção de fluidos.
Usado em poços profundos onde bombas submersíveis padrão não suportam condições de temperatura.
Aote Tianjin Pump Co., Ltd. foi fundada em 2004, que é um fabricante profissional em produção, vendas, pesquisa e desenvolvimento de bombas elétricas submersíveis, bombas submersíveis, bombas de esgoto e motores em um dos profissionais fabricantes. A empresa está registrada como uma empresa privada na Área de Desenvolvimento Econômico de Jin nan, uma área industrial área de desenvolvimento em Tianjin, China.
A empresa possui fortes capacidades de desenvolvimento de produtos, para introduzir a tecnologia de bomba elétrica submersível REDA, importar de tecnologia de motores submersíveis desenvolvida com base na sincronização com os principais motores submersíveis do mundo bombas, bombas submersíveis e derivadas para atender aos requisitos especiais do cliente de vários produtos especiais.
Criamos 6 seções principais para fabricação, incluindo empilhamento de laminação, enrolamento do estator, montagem do motor, bomba montagem, montagem do protetor e montagem do separador, montagem do protetor e montagem do separador. Até agora, a produção anual a capacidade do AOTE atingiu 1150 unidades ESP.
Para garantir a qualidade, obedecemos rigorosamente aos padrões do sistema de gestão ISO9001-2008, contamos com modernos sistema de gestão e a ideologia orientadora da inovação ousada, tornando o produto mais responsivo ao mercado. ficando mais sofisticado e foi reconhecido por nossos clientes.
Graças ao seu apoio, amor e confiança, a AOTE alcançou a brilhante conquista de hoje. Shumin Chen, nosso general gerente expressa profunda gratidão aqui! Cumpriremos as expectativas e aumentaremos o conteúdo tecnológico dos produtos para brilhar intensamente.
O sistema padrão é projetado para aplicações geotérmicas com temperaturas de trabalho de 100°C a 260°C. Materiais a seleção e a configuração do motor podem ser personalizadas de acordo com as condições reais do poço.
Sim. A bomba foi projetada especificamente para poços estreitos, com diâmetros disponíveis de 3,38 polegadas a 8,75 polegadas.
Os principais componentes, como o eixo de transmissão, podem usar liga Monel K500, enquanto materiais de isolamento de alta temperatura e óleo dielétrico são aplicados no sistema do motor.
Sim. A Aote pode personalizar estágios da bomba, potência do motor, estrutura de vedação e materiais com base na profundidade do poço, temperatura, taxa de fluxo e características do fluido.
